Noční zóna s pokoji, je umístěna co nejdále od možného zdroje hluku a poskytuje velkorysý výhled do zahrady.

Vstupní hala je transparentním uzlem mezi jednotlivými zónami.

Obytný pokoj s kuchyní a dominantním krbem má 50 m2 a na severní stěně je osvětlen výklenkem s východním světlem.

Průchod mezi garáží a domem přináší příjemné měřítko přechodu mezi venkovními prostory s rozdílnými charaktery.

Velká terasa ve dvoře je obklopena domem a navazuje na bazén.

Počet NP: Dvě nadzemní podlaží a podkroví

Počet PP: Jedno podzemní podlaží

Počet funkčních jednotek: 11 bytových jednotek a 2 ateliéry

Počet uživatelů: Novostavba BD je navržena pro 22 uživatelů

Plocha pozemku č.p. 1 Zastavěná plocha BD

Koncept člení prostor hlavní místnosti na kuchyňskou, jídelní a obývací odpočinkovou zónu, tak aby byly vzájemně propojené, ale nerušily se. Kuchyňský kout využívá maximálně prostoru v roku místnosti s ohledem na napojení vody a odsávání výparů nad sporákem. Na návrh bytu byly velké nároky na úložný prostor. Proto je kolem televize navržena stěna s policemi a skříní.

Barevně je hlavní pokoj laděn do základních barev s odstíny bílé, světle šedé a antracitové, doplněné výraznější lesklou žlutou na policích. Za obývací stěnou je na zeď navržena světle žlutá stěrka, která pohlcuje ostré světlo.

Ložnice je navržena prakticky s velkou postelí uprostřed, vestavěnou skříní se zrcadly, které vizuálně zvětšují prostor, a pracovním místem s úložnými policemi na knihy a ostatní věci. Barevně a materiálově jsme zde střídmější, ložnice je laděna do béžové, bílého lesku, světlé dřevo tvoří zajímavý prvek v úložné stěně a lemuje pracovní místo s pomocí svítícího LED pásku.

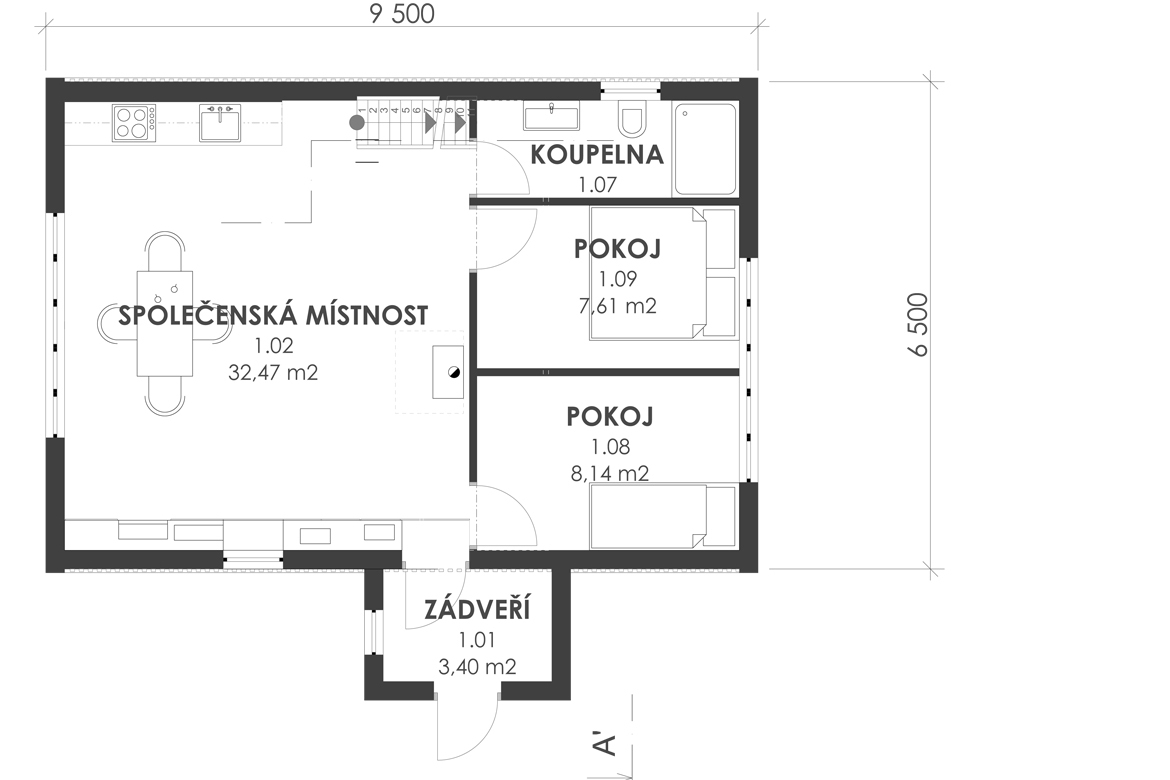

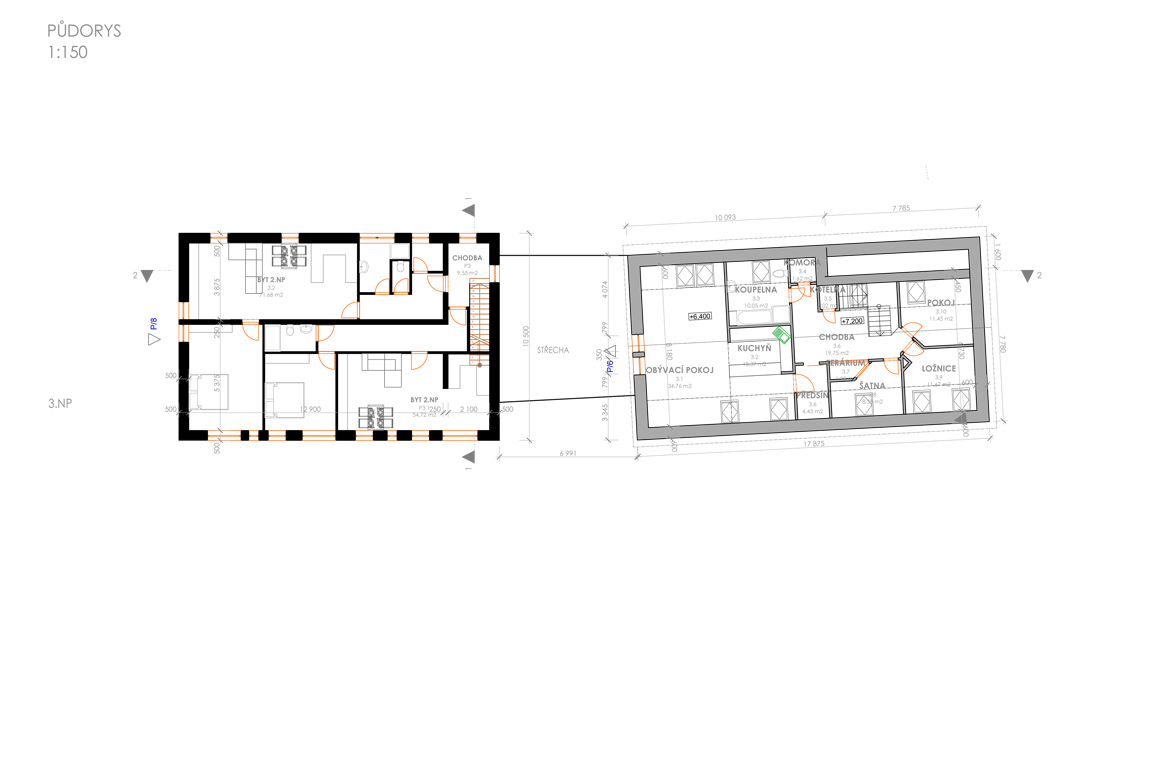

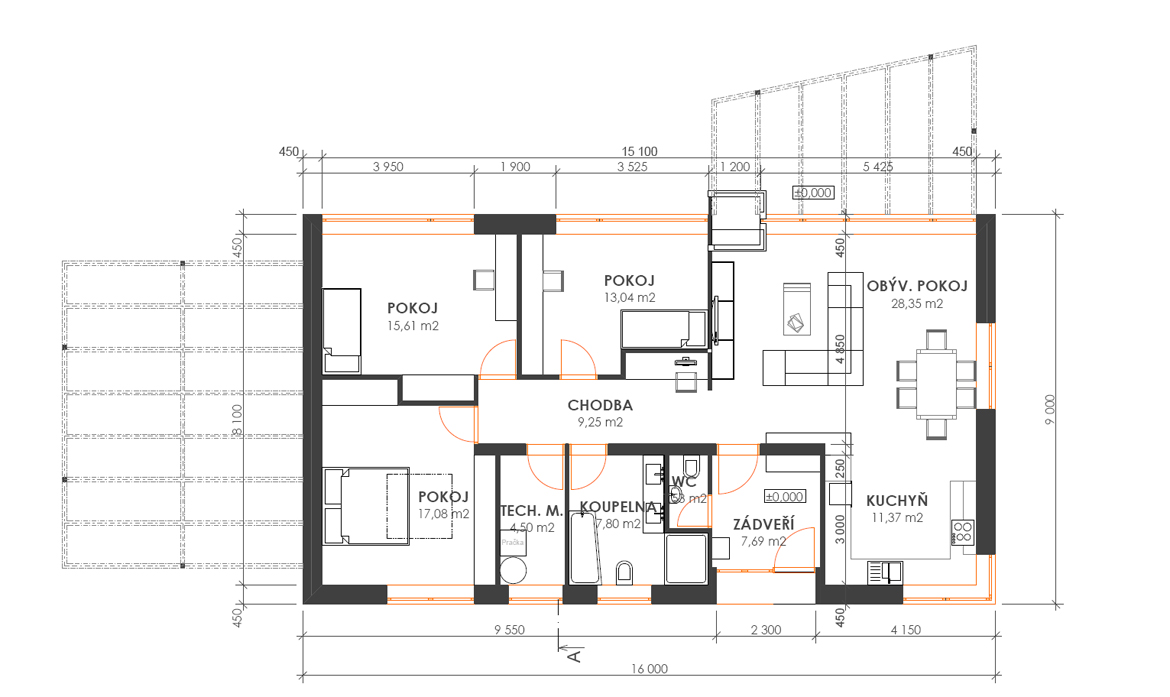

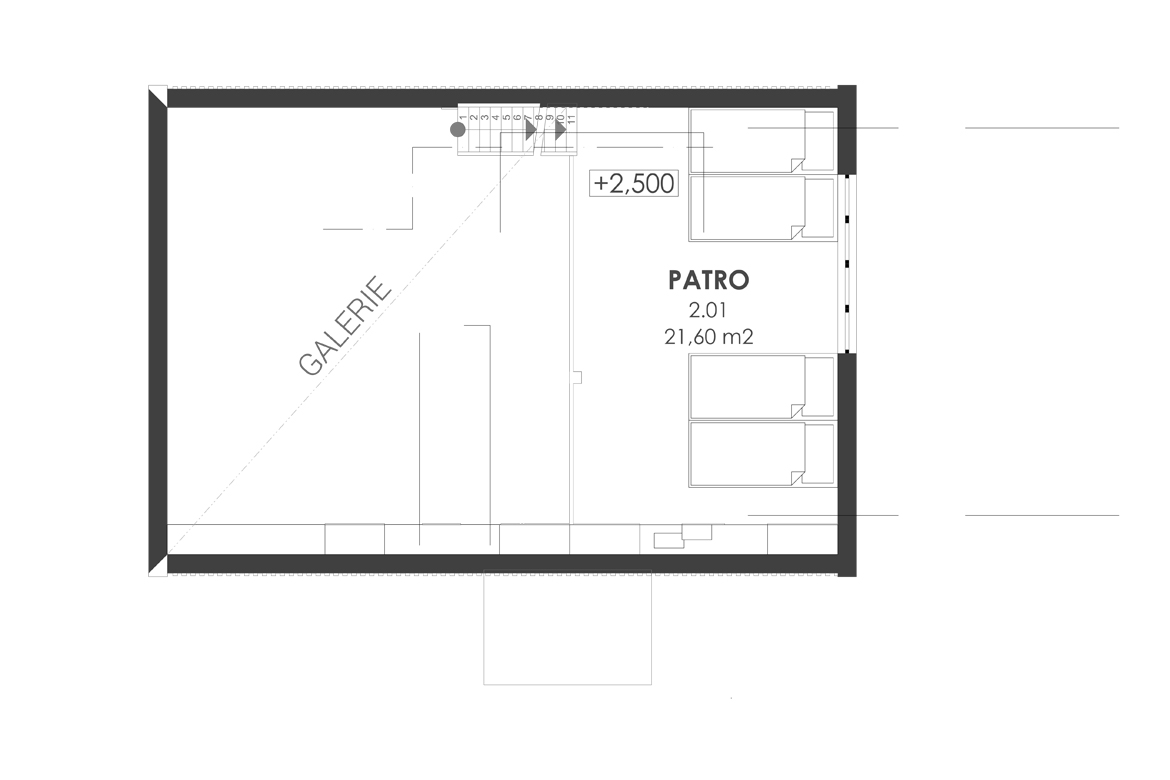

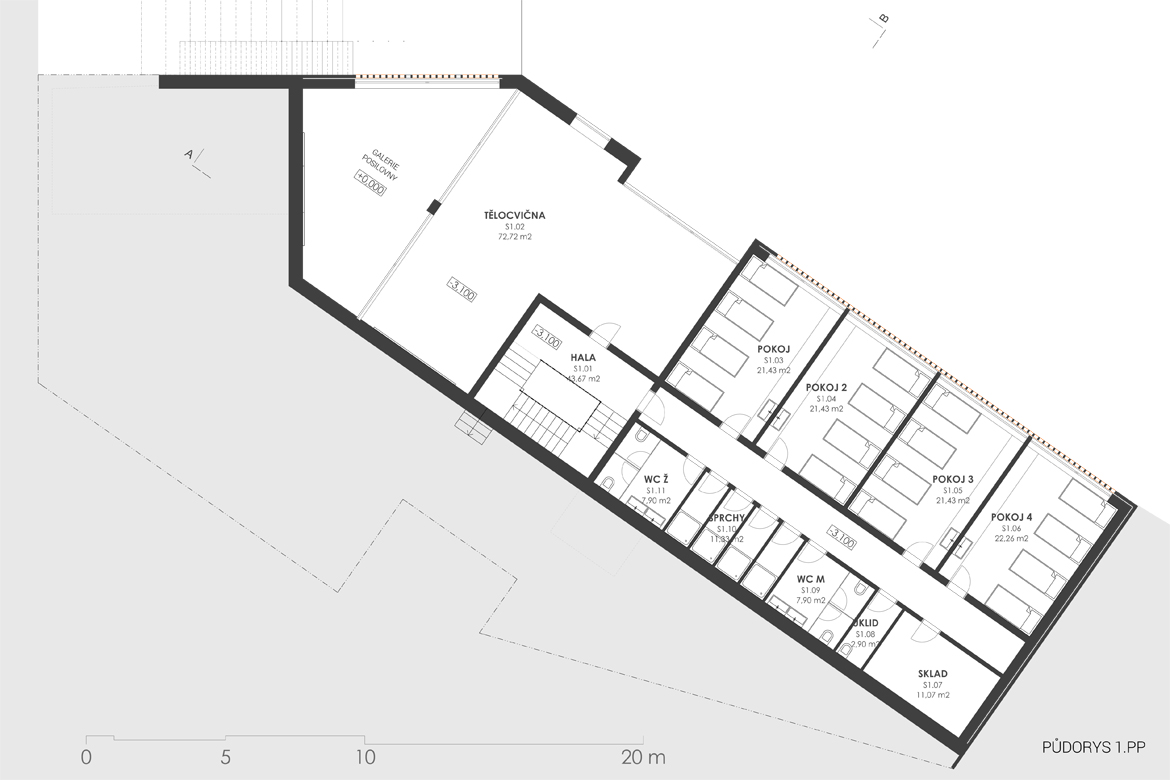

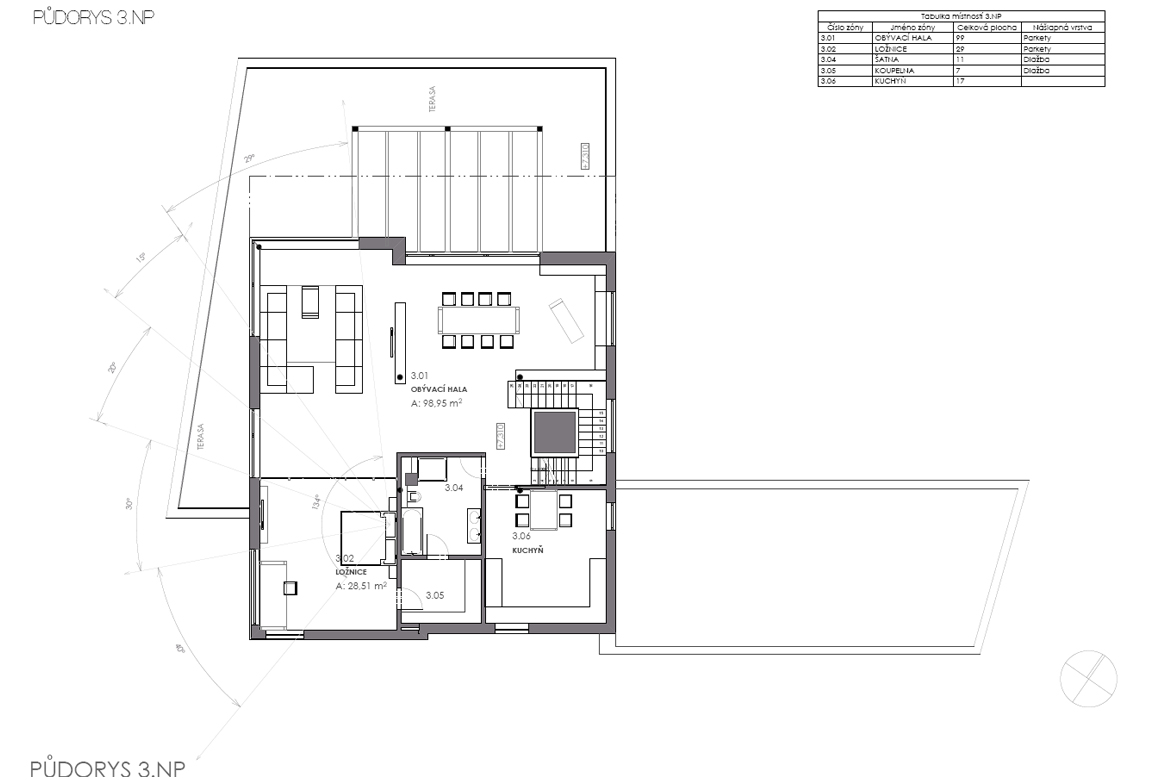

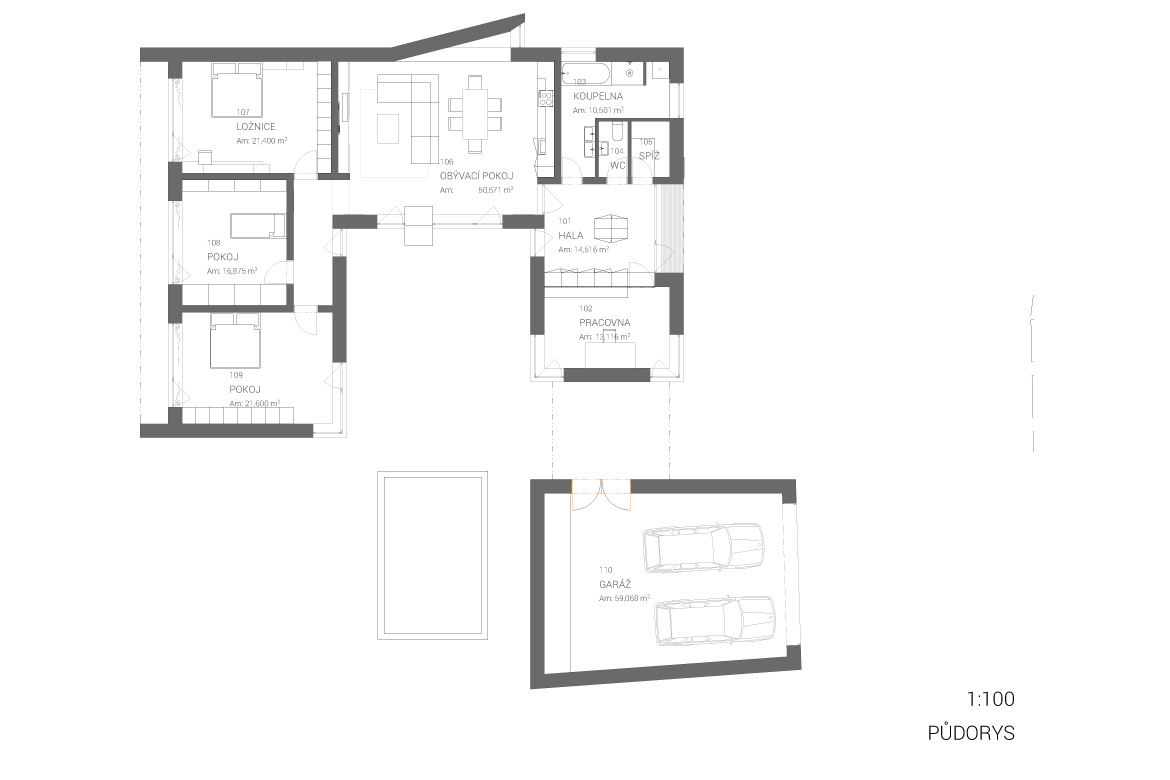

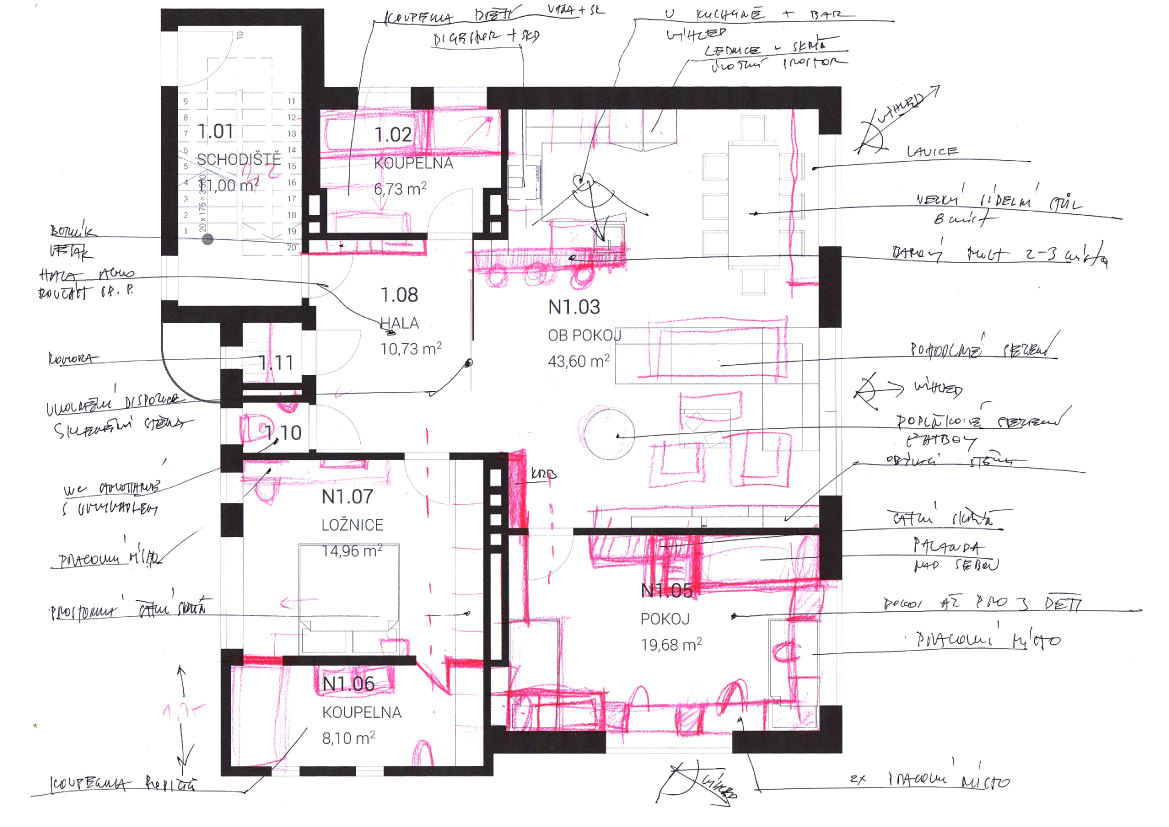

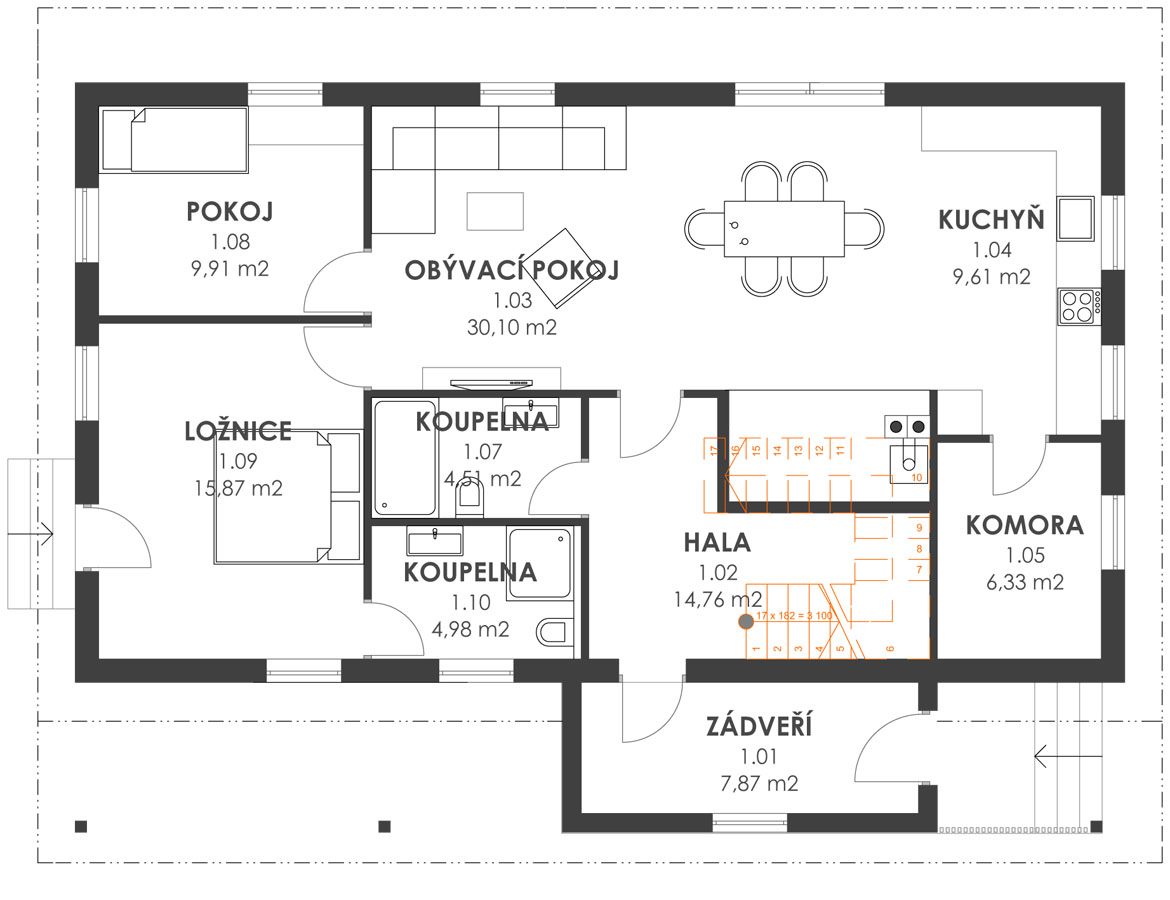

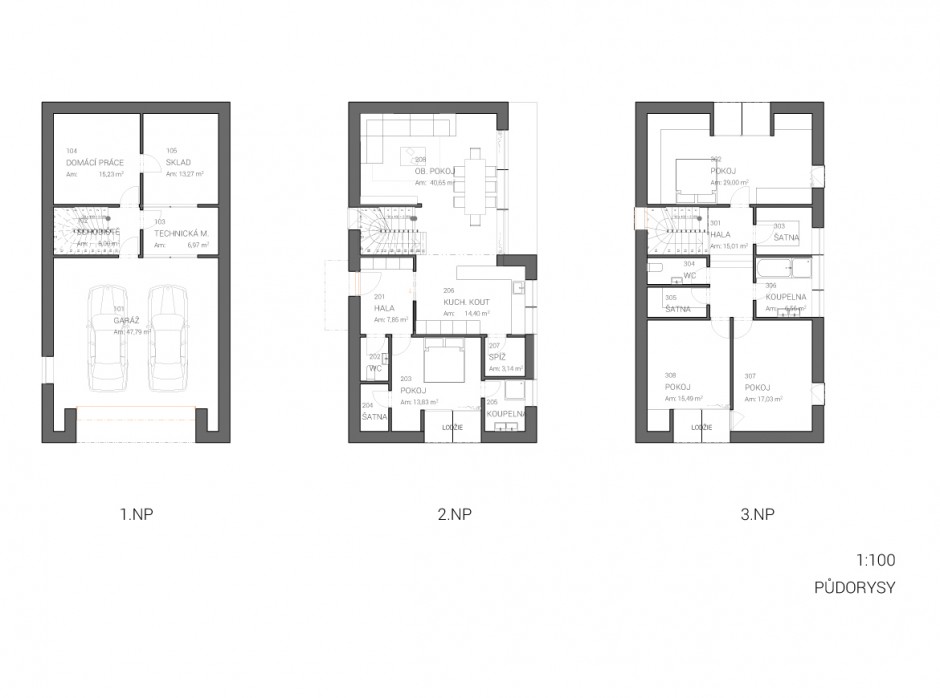

PŮDORYS

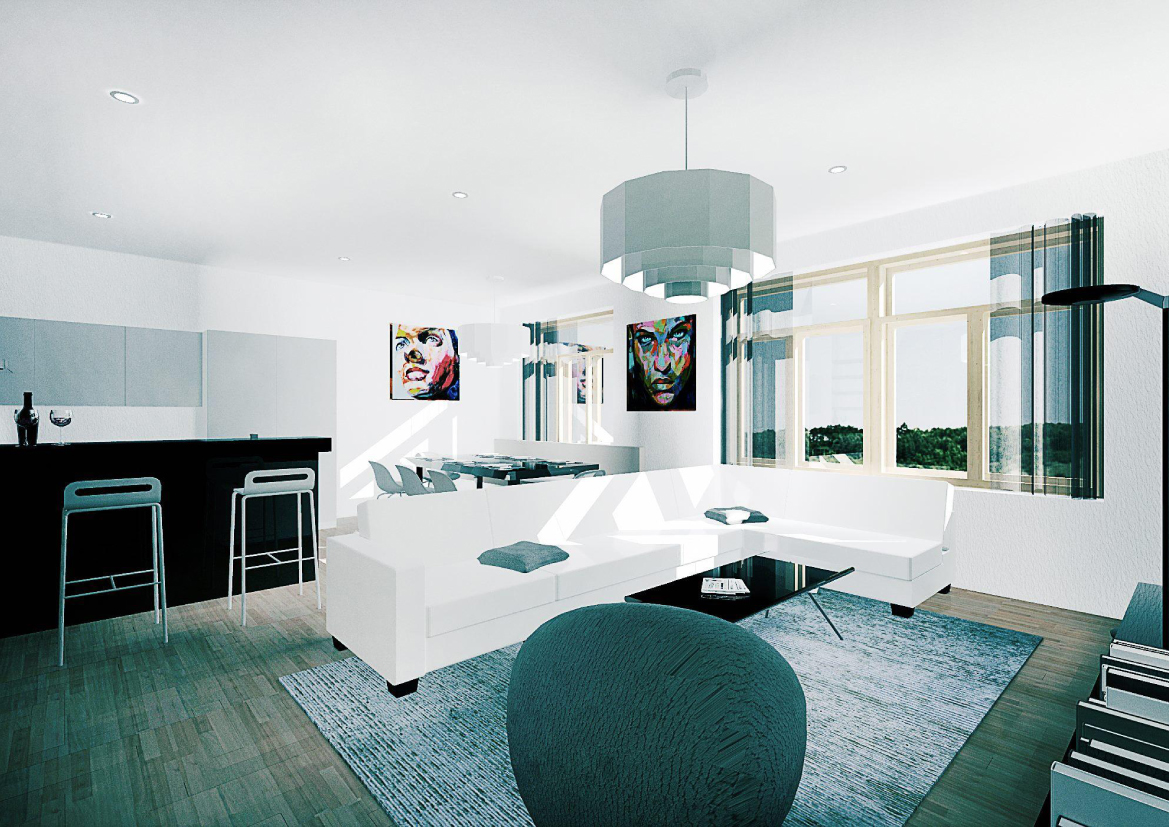

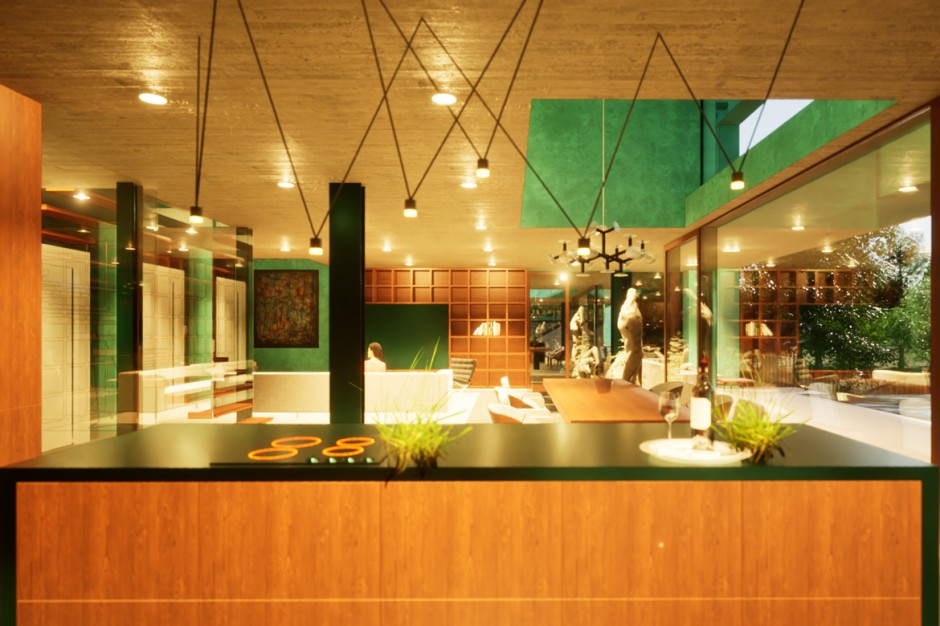

OBÝVACÍ POKOJ S KUCHYŇSKÝM A JÍDELNÍM KOUTEM

LOŽNICE

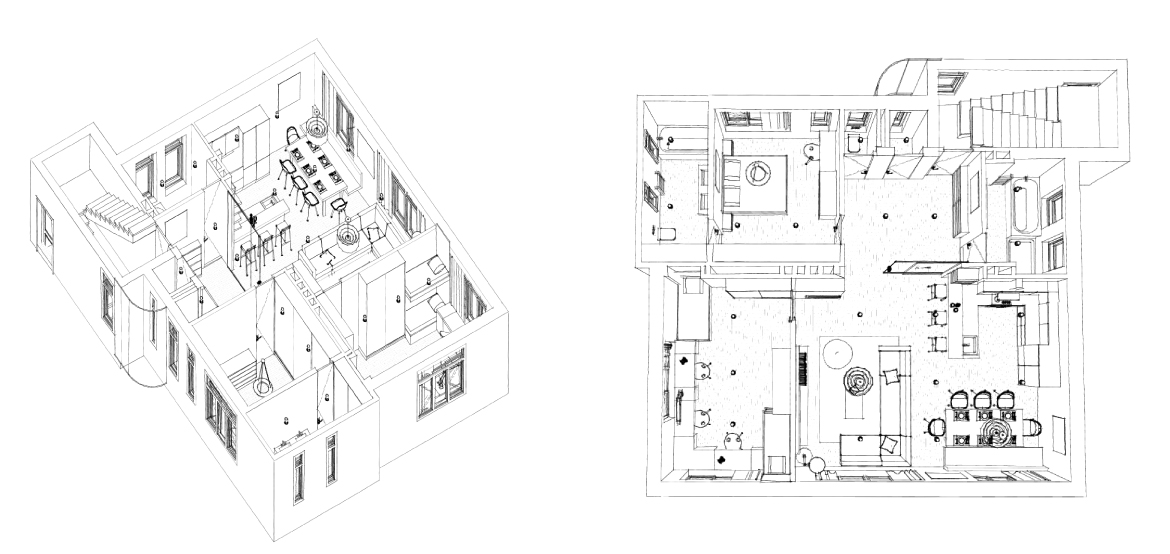

NADHLEDY

ZVOLENÉ MATERIÁLY A BARVY

VINAŘSKÝ DŮM LUMPERKY

Projekt řeší interiér dvou prostor, vstupní haly s komunikační funkcí a vinný degustační sklípek v 1.PP.

V oknech s barevnými foliemi se odráží příjemně okolí v kontrastu s pohledovým betonem, tento princip funguje i v interiéru, kdy barvy hrající si se světlem uvnitř vytváří zajímavou hru.

Skleněný tubus s výtahem propojuje všechny tři podlaží.

1. NADZEMNÍ PODLAŽÍ – VSTUPNÍ HALA S RECEPCÍ

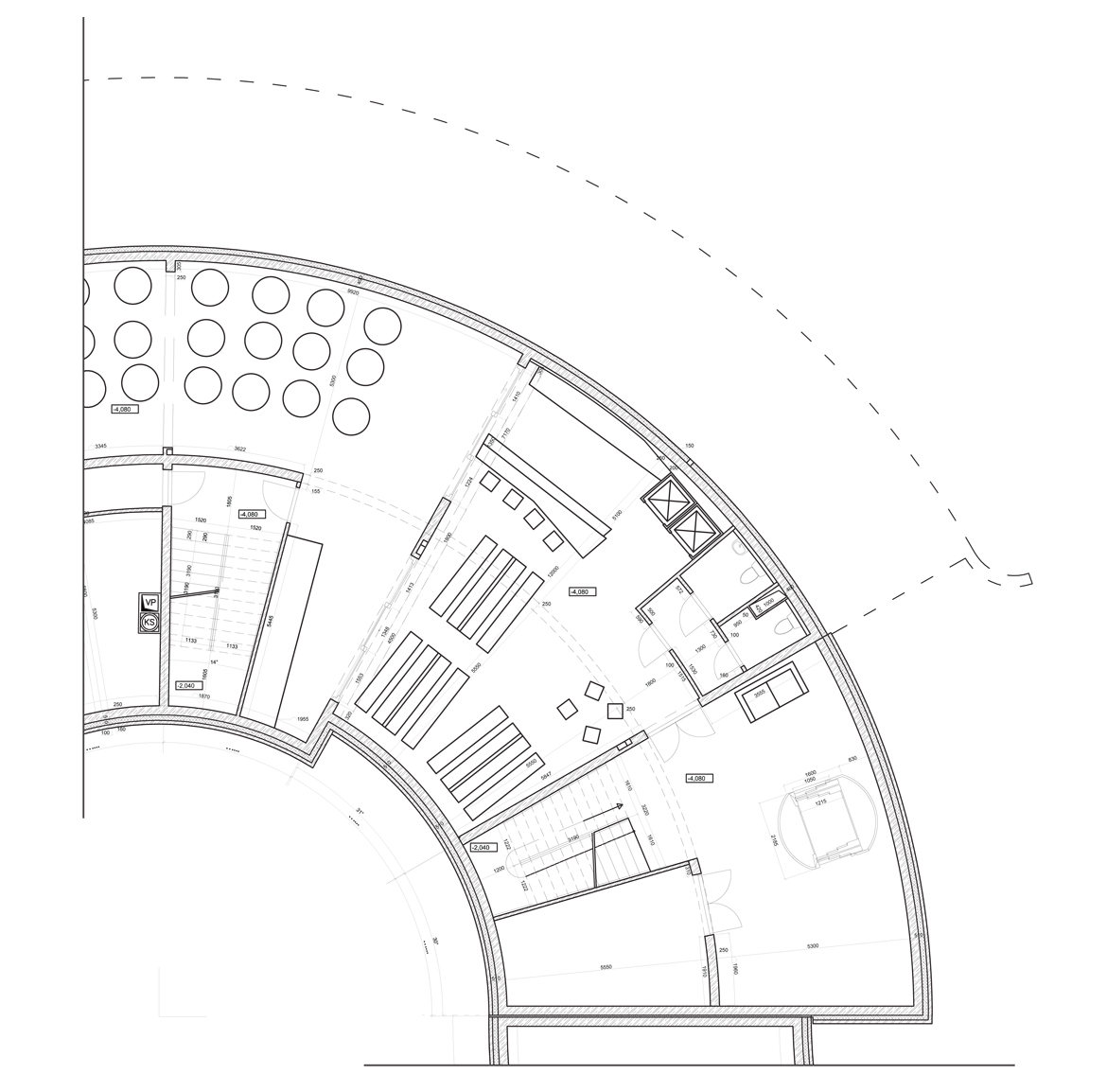

1. PODZEMNÍ PODLAŽÍ – VINNÝ SKLÍPEK, TANKOVÁ HALA, SKLADY 2. NADZEMNÍ PODLAŽÍ – HALA, JÍDELNA HALA
- schodiště s ocelovým lankovým zábradlím – tvrdost betonu vs. lehkost lanek
- posezení – možnost dát procházejícímu návštěvníkovi posedět v jednoduchých křeslech a pohovkách
- podlaha litá – TERRAZZO

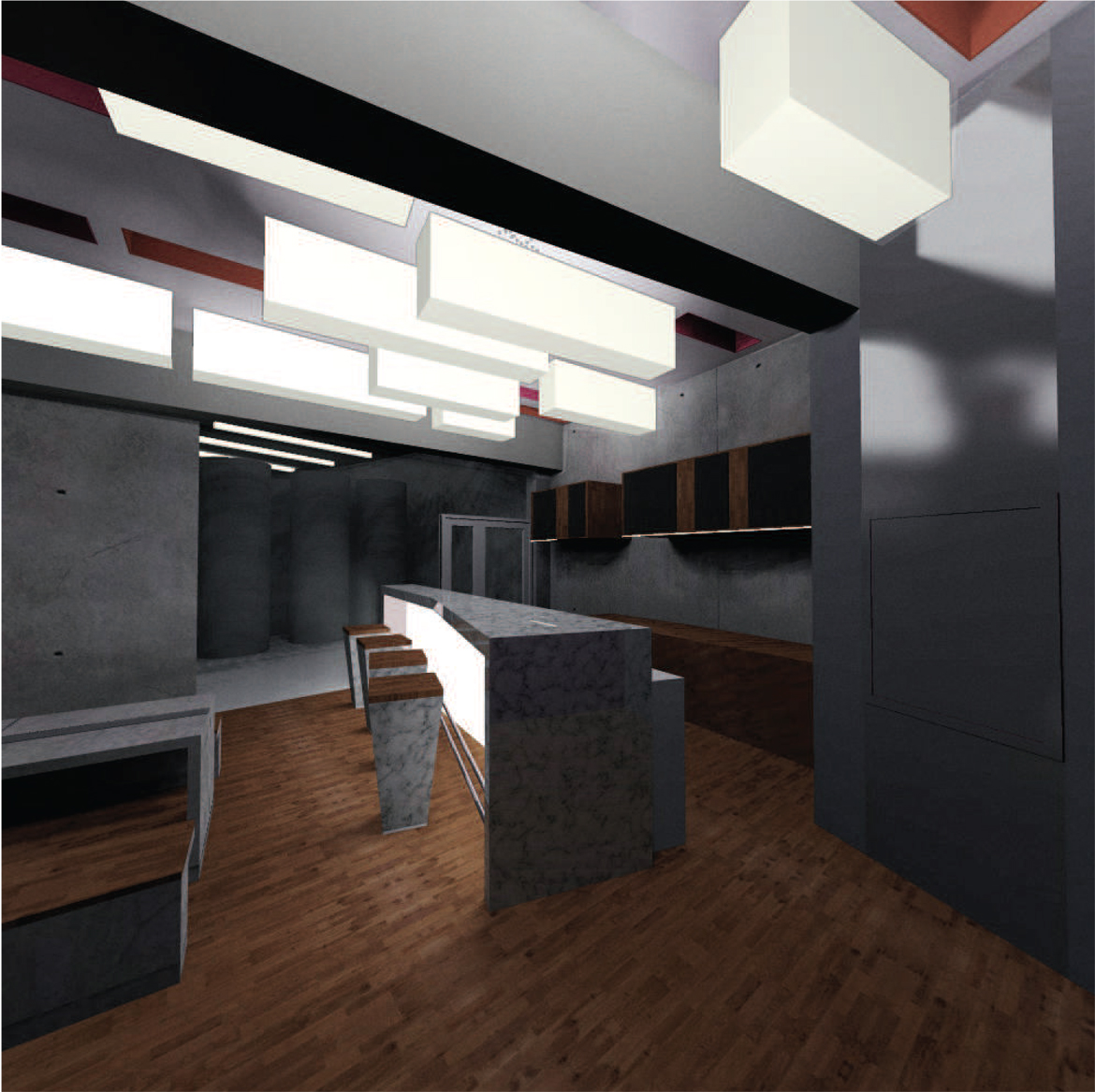

VINNÝ SKLÍPEK

- bar z umělého kamene – vzhled bílého mramoru a plocha z plexiskla podsvíceného diodami
kontrast pohledového betonu k růžové zdi
podlaha dřevěná – dubová (koncepční původ z dubových sudů na archivním snímku)
-stoly řešené z betonu a dřeva – navržený na míru – CONCRETO, dubové dřevo kvůli velkému tepelnému odporu na místech sezen

URBANISTICKÉ, ARCHITEKTONICKÉ A DISPOZIČNÍ ŘEŠENÍ

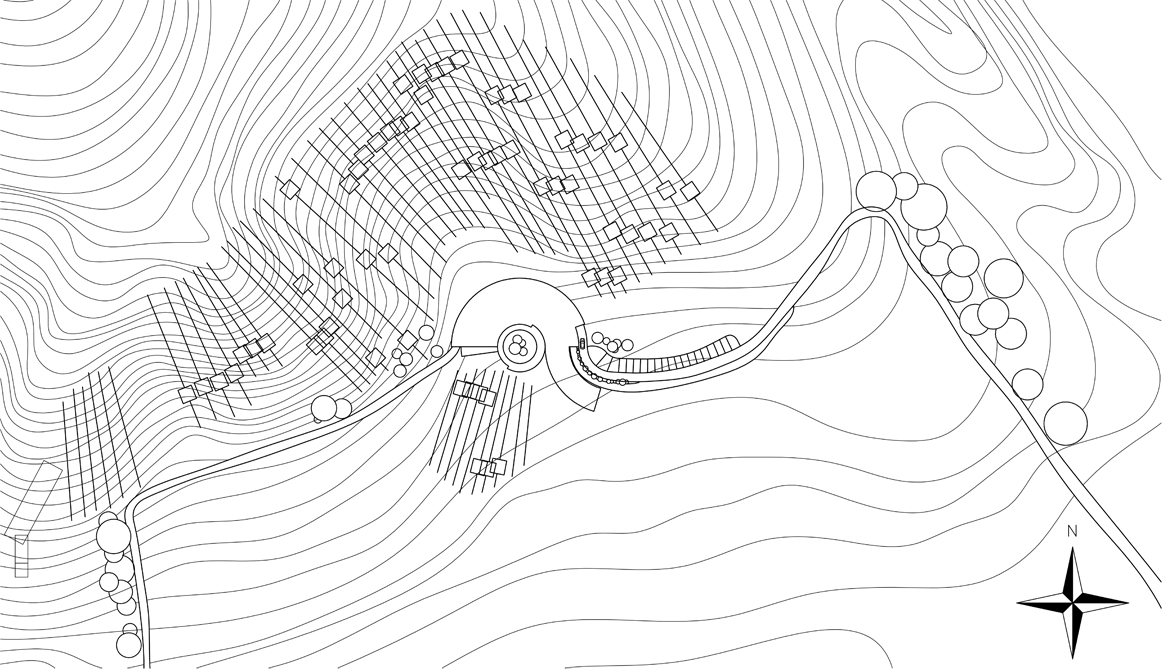

Pozemek se nachází mezi vesnicemi Kobylí a Bořeticemi, okres Břeclav na Moravě. Pozemek je nevyužívaný a neudržovaný. Cílem bylo využít tento pozemek kvůli ideální poloze na pěstování vinice a vybudovat vinařský dům s rodinným podnikem. Stavba reaguje na okolí svou plynulostí, je tu snaha reagovat na okolní vinice a zároveň na sebe moc neupozorňovat. Příjezd od hlavní komunikace je z východu. Svažitý terén nabídl částečné zapuštění do země a zároveň otevření objektu k jihu, ze severu chráněno zeminou. Severní částí domu probíhá tunel, který obsluhuje výrobu a sklad ke kuchyni a zároveň poskytuje parkování pro byt správce. Skrz atrium s hlavním schodištěm a recepcí se dá projít na dvorek se zelení, kam nemají přístup auta.
Výroba vína probíhá v lisovně, kde hrozny projdou lisem a šťáva steče do tankové haly o podlaží níž,
kde už probíhá kvašení. Součástí tohoto provozu je i laboratoř v 1. NP, kde se zkoumá kvalita, a testují se vzorky z výroby. Zázemí je nutností a technická místnost (kotelna) v 1. PP obsluhuje celý objekt. Vizuální propojení výroby vína a degustace napomáhá vnímat pro návštěvníka vznik něčeho známého, co ale přesně neví, jak je vyráběno. Návštěvník si při vstupu do atria může zakoupit víno z výrobny, ubytovat se v penzionu a posnídat v jídelně s výhledem do údolí. V penzionu jsou pokoje s koupelnou pro dva, celkem pro 24 osob.
V západní části domu se nachází byt pro správce. Garáž je řešena z tunelu – cca dvě parkovací stání. Jinak je možnost parkovat za výjezdem tunelu na zpevněné ploše. Okna jsou orientovaná na jih a z obývacího pokoje je možné vyjít na terasu.
Všechny místnosti jsou chráněny proti přímým slunečním paprskům a přehřívání interiéru pomocí vnitřních žaluzií. Na okna je použita také reflexní protisluneční folie, která brání části světla projít dovnitř.

Návrh interiéru vstupní haly a vinného sklípku zde.

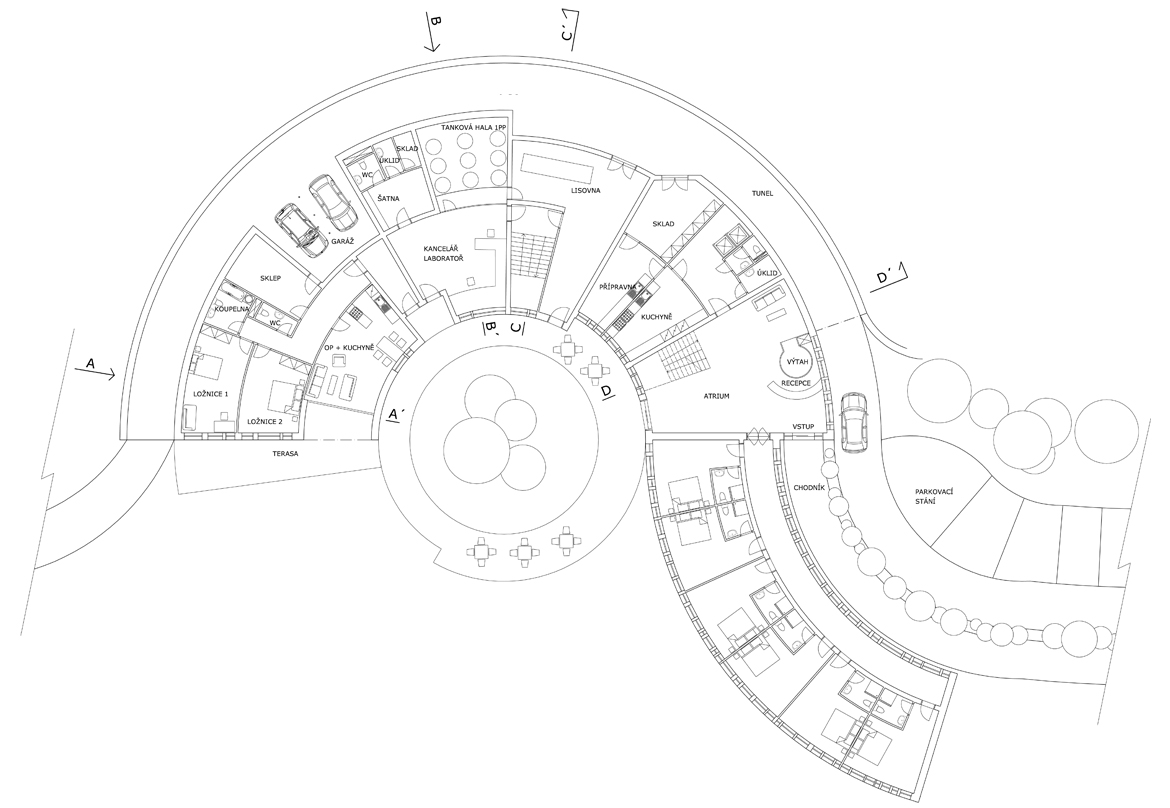

1.NADZEMNÍ PODLAŽÍ1. PODZEMNÍ PODLAŽÍ2. NADZEMNÍ PODLAŽÍ

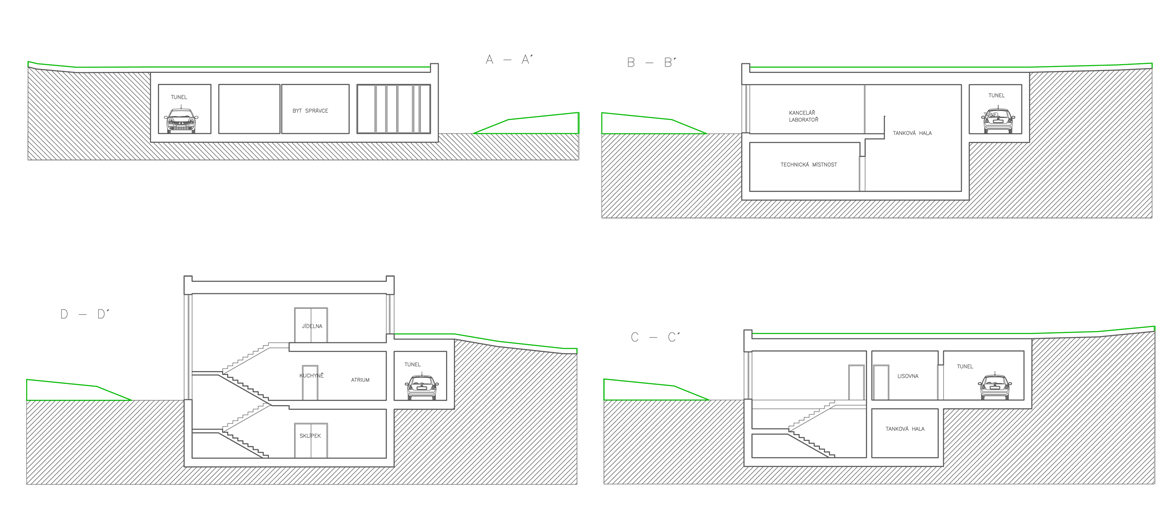

ŘEZY

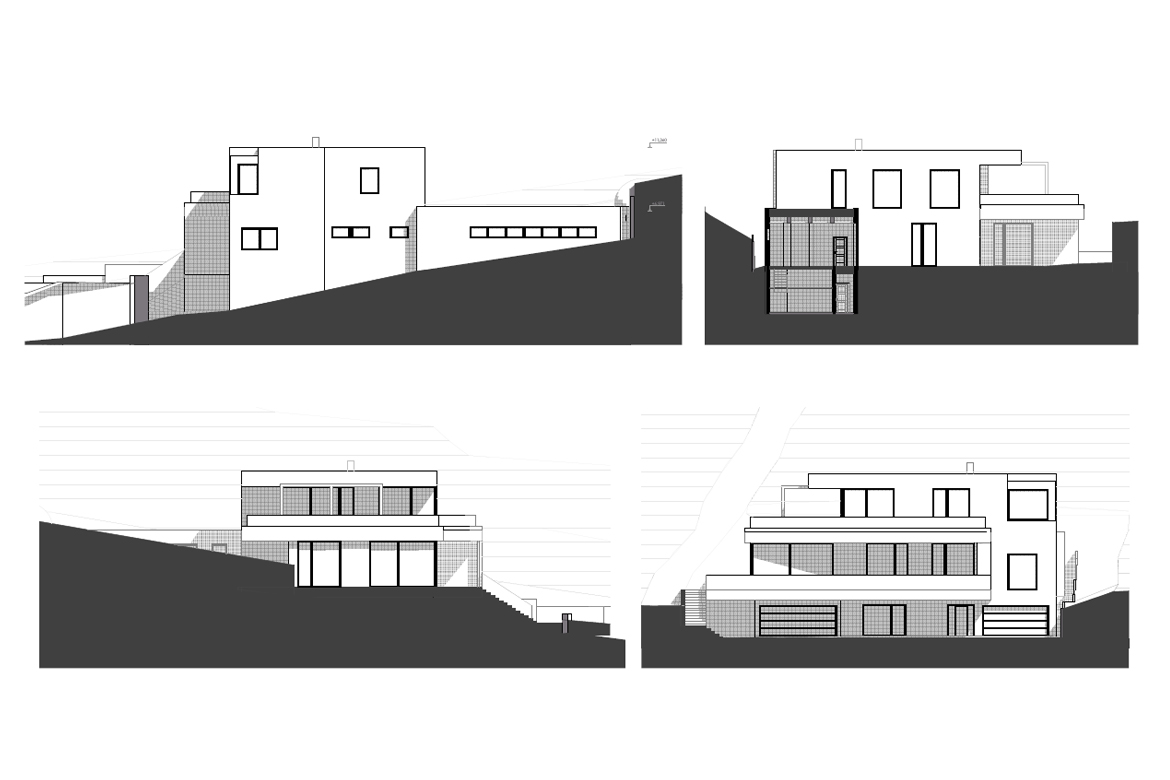

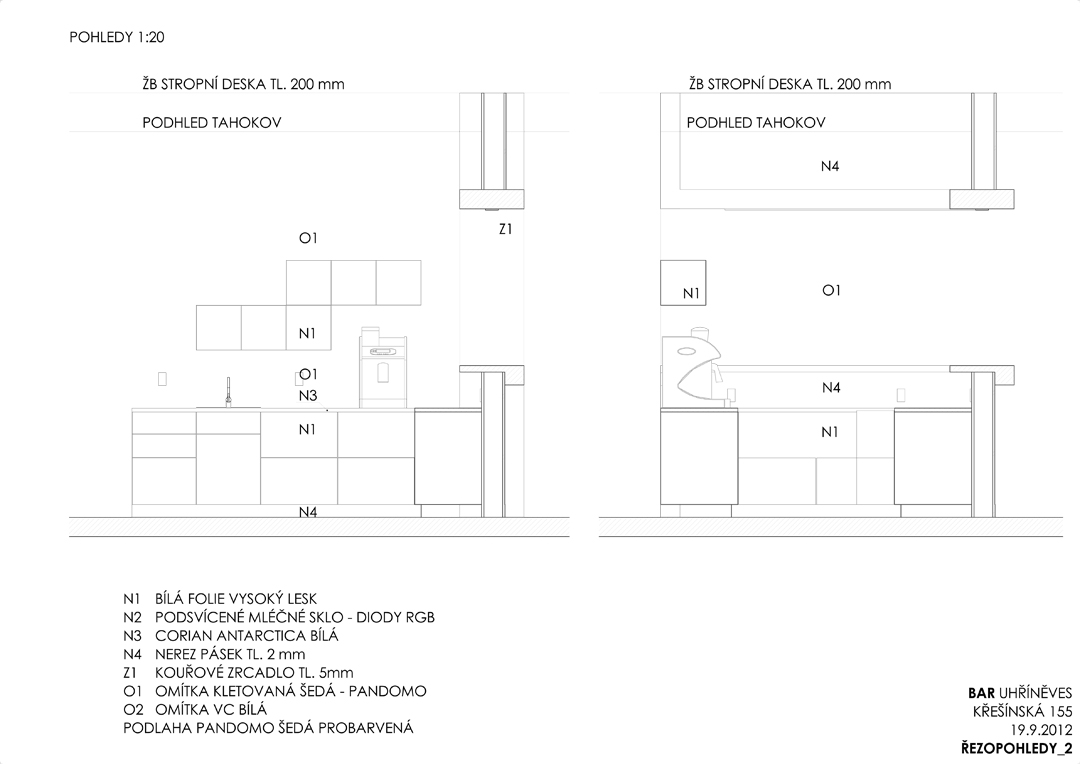

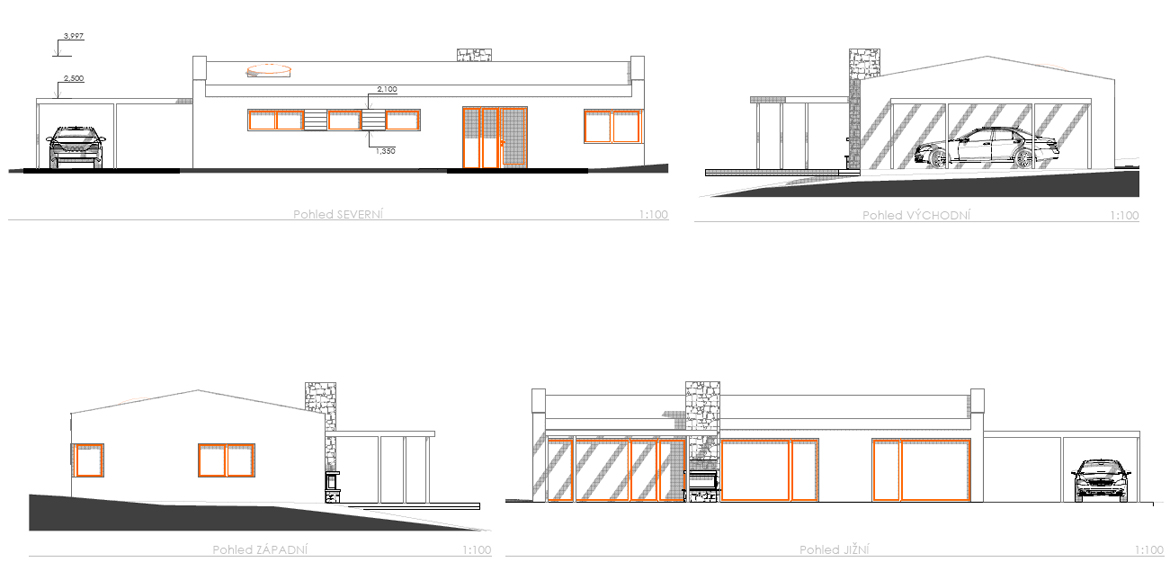

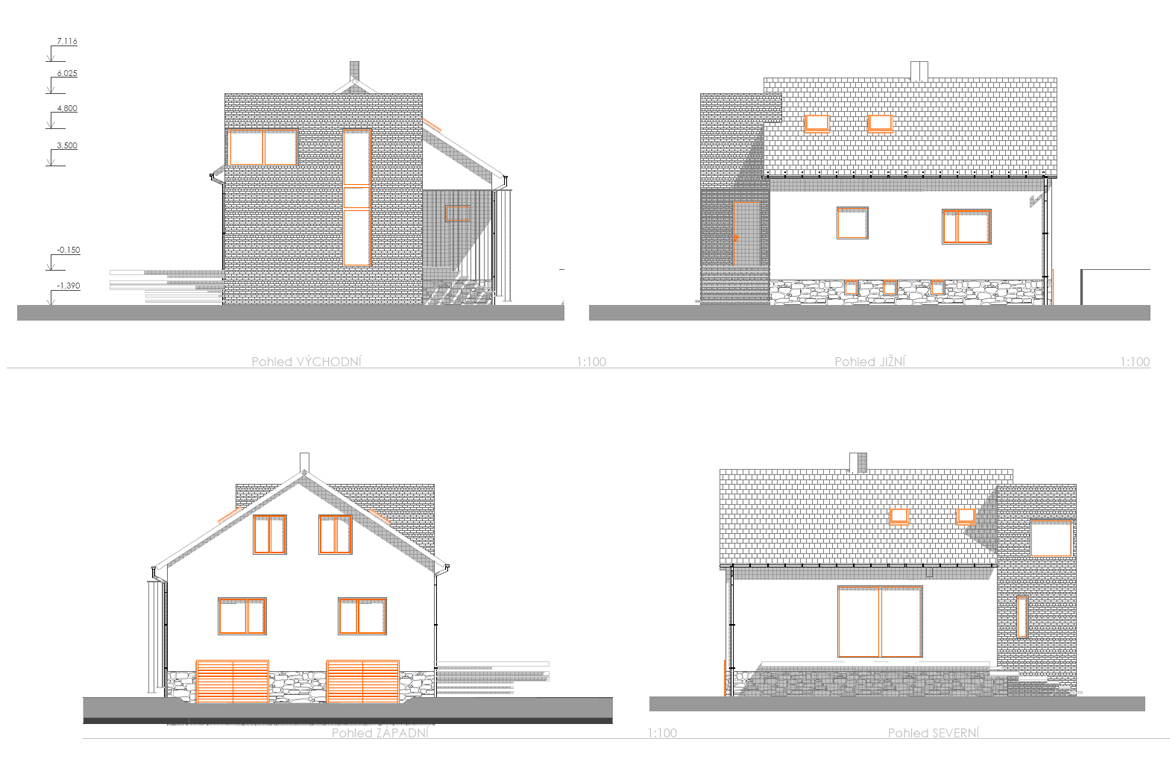

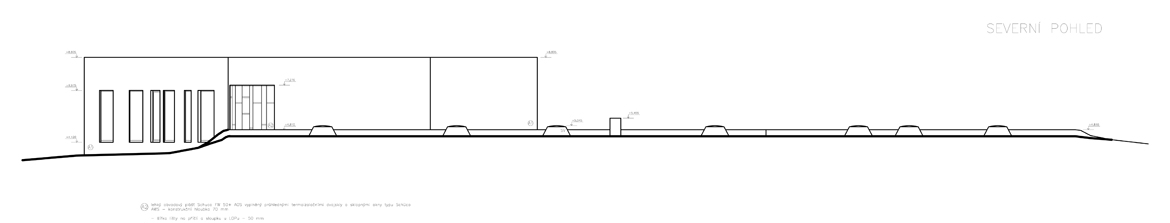

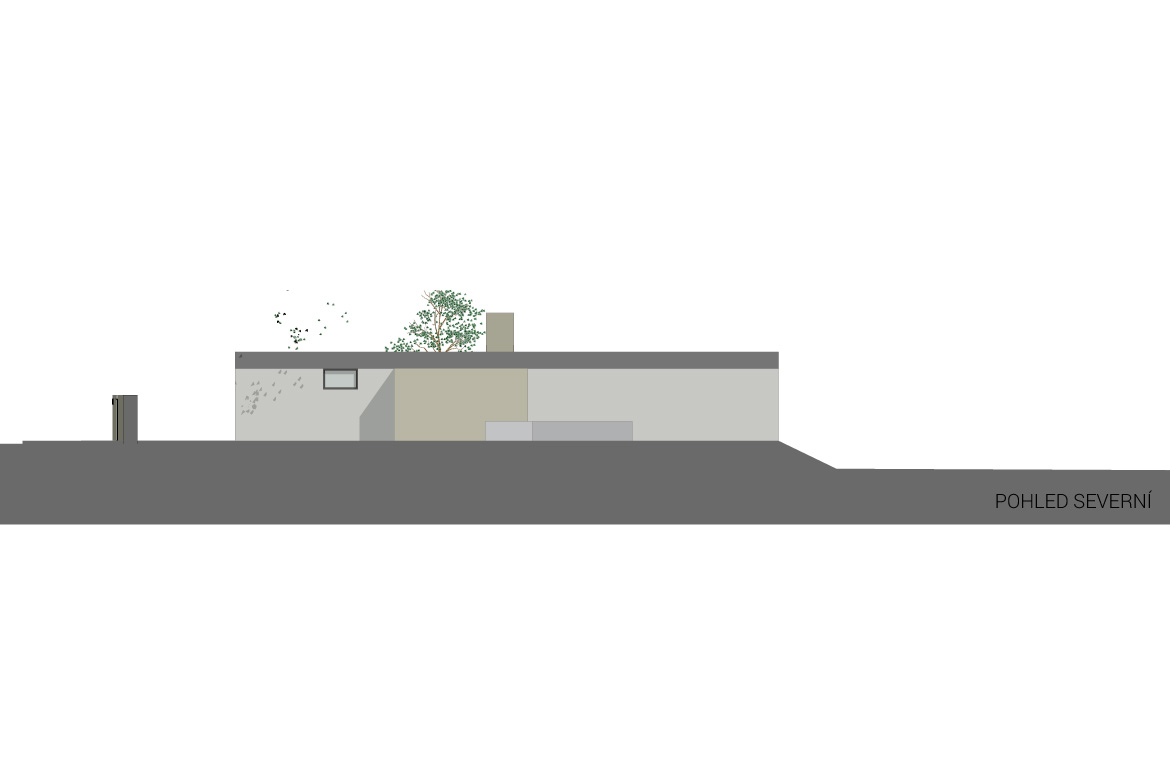

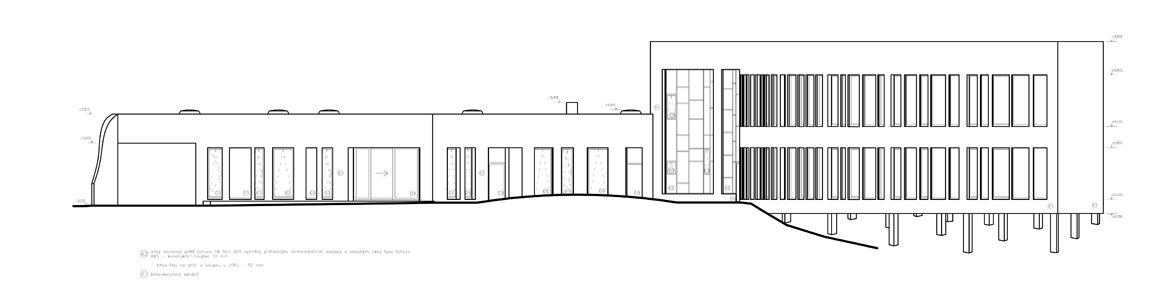

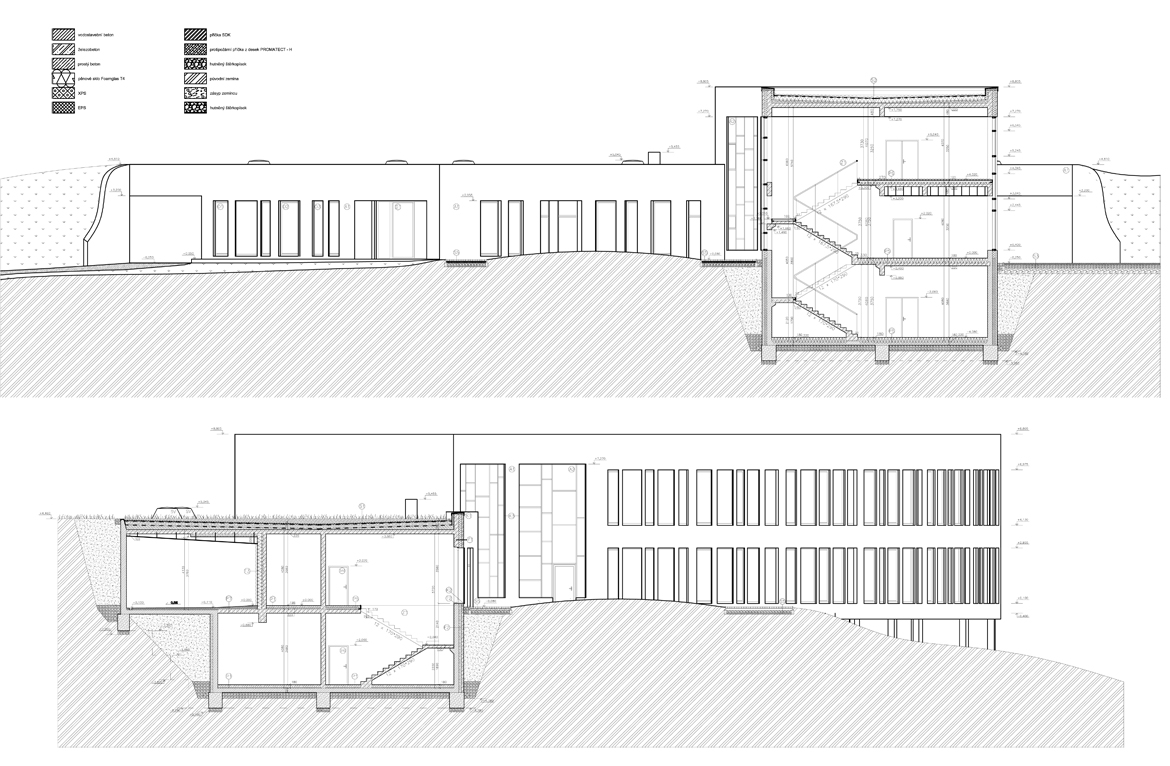

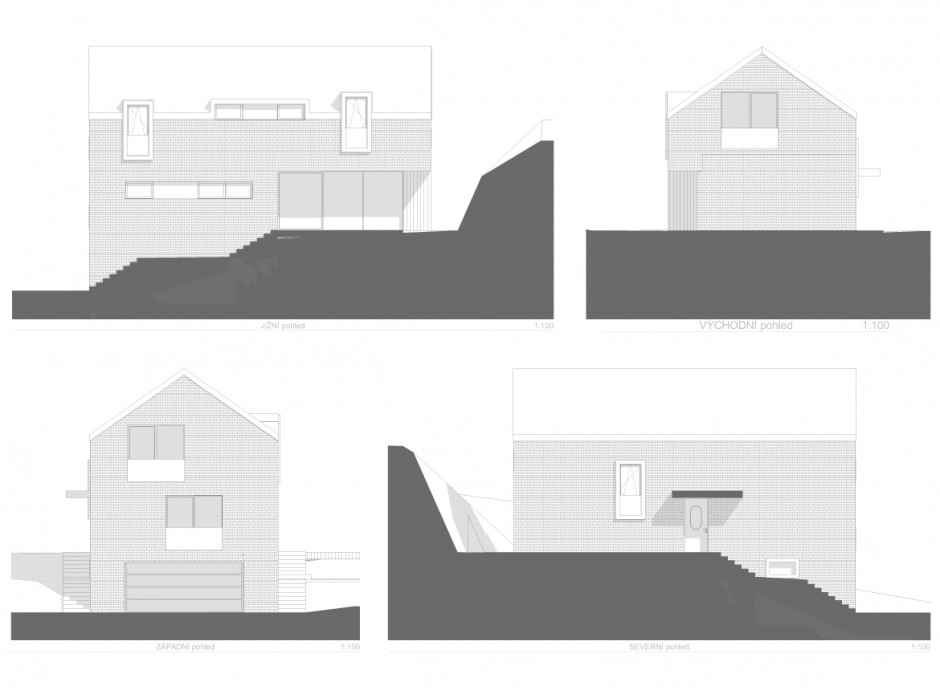

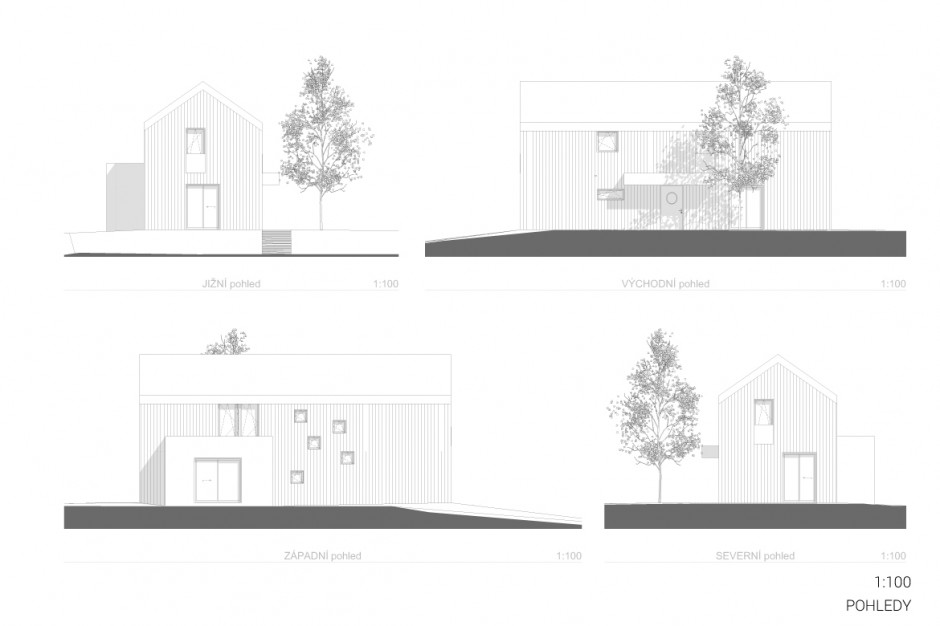

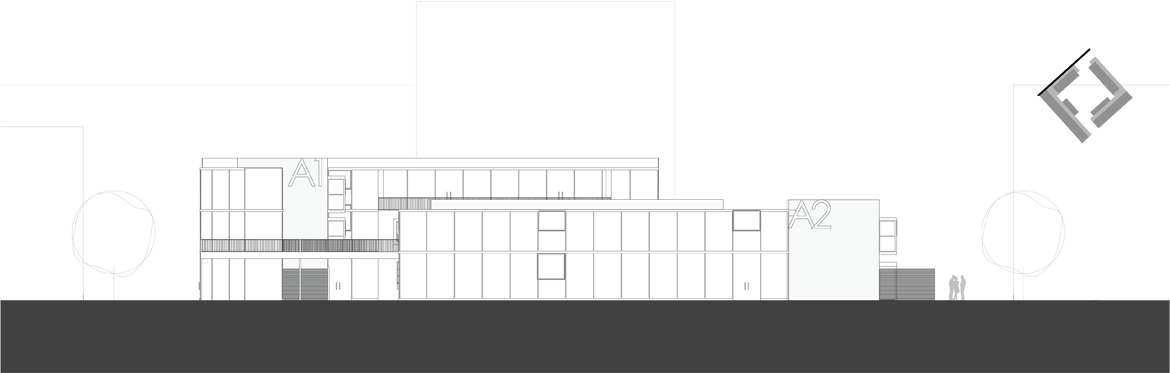

ŘEZOPOHLEDY VÝCHODNÍ A ZÁPADNÍ SEVERNÍ POHLEDJIŽNÍ POHLED

VÍNO → KAPALINA → ŘEKA → MEANDRY → POHYBLIVOST?
→ JAKO HAD PLAZÍCÍ SE ZVEDAJÍC HLAVU ZKOUMAJÍC OKOLÍ → ZVĚDAVOST?
→ ČAS PLYNE → TRÁVA ROSTE → VÍNO ZRAJE → CHYTROST?

OD ANALÝZY PŘES KONCEPT K REALIZACI

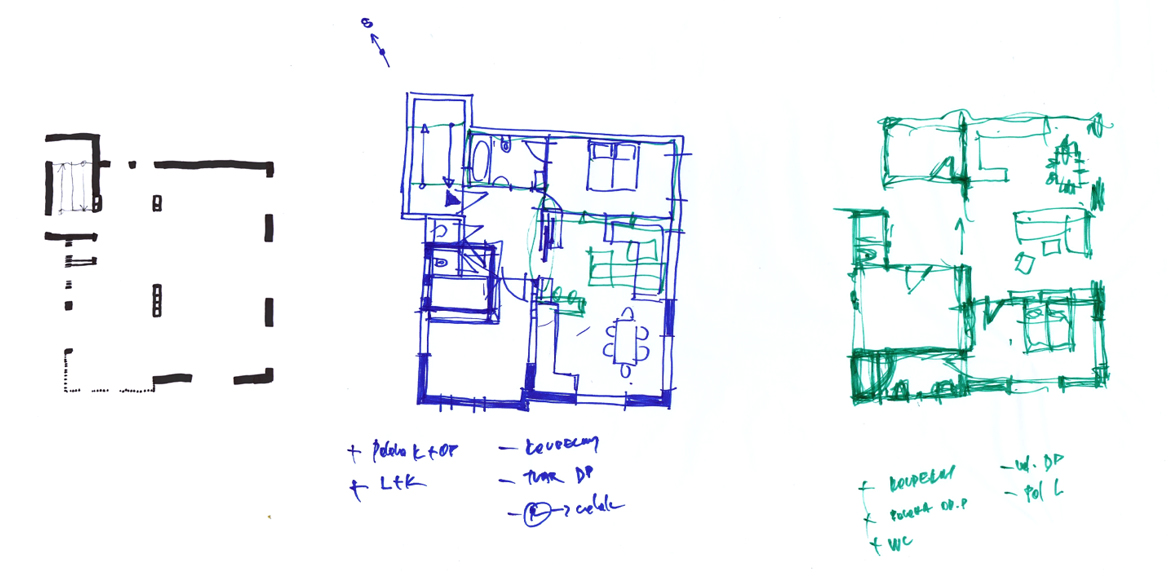

VARIANTY

PŘED REKONSTRUKCÍ A NÁVRH 1 A NÁVRH 2 PO KONZULTACI S INVESTOREM

VIZUALIZACE
OBÝVACÍ POKOJ JE PLYNULE NAPOJEN NA HALU PROSKLENOU STĚNOU

VIZUALIZACE OBÝVACÍ STĚNY

KUCHYŇSKÝ A JÍDELNÍ KOUT

MATERIÁLY

KONCEPT, ARCHITEKTONICKÉ, KONSTRUKČNÍ A MATERIÁLOVÉ ŘEŠENÍ

Návrh novostavby rodinného domu se zahradou z roku 2014 je ušit na míru potřebám velké rozrůstající se rodině (dvě dospělé osoby a čtyři děti). Studie vznikla na základě úzké spolupráce architektů s budoucími uživateli domu od počátků záměru.

Koncept domu přizpůsobuje funkční a prostorové řešení pro pohodlný, aktivní a moderní život současné rodiny.

Požadavky investora na jednoduchost a čistotu domu reflektují dvě základní hmoty posazené na sobě a výrazově materiálově rozlišeny. Ze základního konceptu vychází i nosný stěnový konstrukční systém celé budovy, kde jednotlivé prvky tvoří zdi ze super – tepelně izolačních keramických bloků. Výsledná obálka domu je příznivá k tepelným ztrátám budovy.

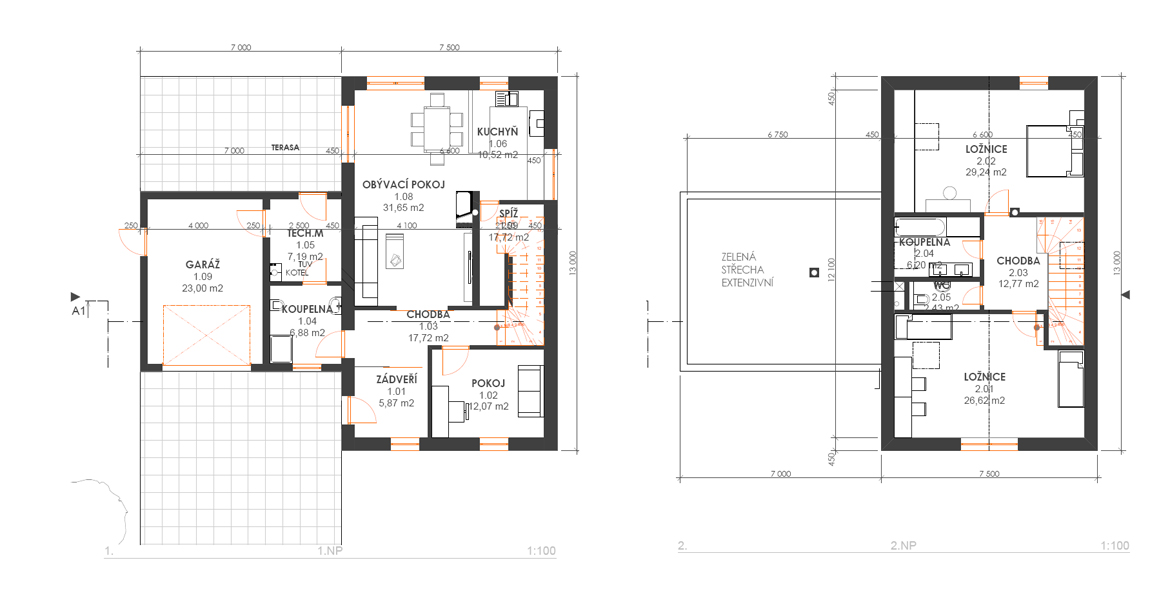

Půdorysy a dispozice rodinného domu využívají charakter pozemku a dům zároveň svým usazením respektuje okolní zástavbu. Budova je dvoupodlažní, podsklepená je část pod obývací zónou. Severně orientovaná fasáda do ulice navazuje na vstupy a na garážově stání.

Naproti tomu obývací zóna je orientovaná jižním směrem do rozlehlé zelené zahrady se vzrostlými stromy. Zahradu s ulicí propojuje otevřená denní obytná zóna volně navazující na vstupní halu, která se stává rozcestníkem do dalších místností domu. Ložnice se zázemím a pracovna jsou přístupné z této haly dle požadavků rodičů s větší mírou soukromí od denní zóny.

Suterén má technický charakter, nachází se zde technická místnost, sklep a prostor pro domácí práce. 2. NP je určeno výhradně dětem, kde každé má svůj pokoj. Světlíkem prosvětlená hala se stává místem potkávání, her a komunikace mezi malými obyvateli i návštěvníky domu.

Hrubá stavba domu je navržena z komplexního stavebního systému Porothem v kombinaci s železobetonovými prvky, které celý systém doplňují dle statického návrhu.

Použité tradiční materiály (světle šedá patinovaná omítka, ohněm opalovaná dřevěná fasáda shou shugi ban, kvalitní hliníko-dřevěné okna, dřevěné podlahy, pohledový beton a sklo) svým zpracováním a detailem určují výraz domu a navozují příjemnou atmosféru městského bydlení ve spojení s přírodou.

ČÍSELNÉ ÚDAJE O STAVBĚ

Počet NP: Dvě nadzemní podlaží

Počet PP: Jedno podzemní podlaží

Zastavěná plocha RD: 167,5 m2

Obestavěný prostor: 1133 m3

Užitná plocha: 344,78 m2

Počet funkčních jednotek: Novostavba RD je navržena jako jedna funkční jednotka

Třída energetické náročnosti budovy: A – mimořádně úsporná

Energetické zhodnocení

Ukazatelé dílčí dodané energie kWh (m2 / rok):

Vytápění 19,9

Chlazení: 0

Větrání: 0,5

Teplá voda: 6,2

Osvětlení: 1,2

95 m2 solárních panelů o výkonu pokryje cca 16 MW / rok

Osazení objektu do terénu

Rodinný dům navazuje na uliční linii, rozděluje pozemek na vstupní parkovací předzahrádku komunikující s veřejným prostorem a zelenou zahradu plynule navazující na denní zónu domu. Svojí polohou respektuje původní dům, který byl odstraněn.

Orientací a prosklení jednotlivých místností reaguje na potřeby cílových uživatelů jednotlivých vnitřních prostorů s různými ději v odlišných dobách. Rohová okna umocňují výhledy z rohových místností.

Volba systému vytápění

Distribuci tepla v RD primárně zajišťuje systémové podlahové vytápění. Jako doplňkové jsou zvoleny podlahové konvektory a žebříková otopná tělesa v koupelnách. Rozvaděč, mísící a řídící jednotka jsou uloženy ve skříni na každém patře v podlažích v centrální části domu. Užitkovou teplou vodu a vytápění objektu řeší kombinac tepelného čerpadla a plynový kondenzační kotel, který je umístěn v technické místnosti v 1. PP.

Využívání obnovitelných zdrojů energie

Na ploché střeše budou instalovány panely fotovoltaické elektrárny o výkonu 16 kW, které pokryjí až 60 % veškerých energetických nároků budovy. Kombinace FVE, tepelného čerpadla a podlahového vytápění je praxí ověřený a šetrný systém, který přibližuje dům k pasivním standardům.

Hospodaření s dešťovou vodou

Veškerá dešťová voda je jímána do podzemní nádoby s přepadem o objemu 3 m³  a následně využívána pro každodenní provoz domu (automatický závlahový systém zahrady, individuální zálivka, mytí).

Klimatické podmínky předpokládaného staveniště jsou standardní pro ČR.

INTERIÉRY:

Další materiálová varianta fasády

Zajišťuje interakci uživatelů s městem Sezimovo Ústí.”

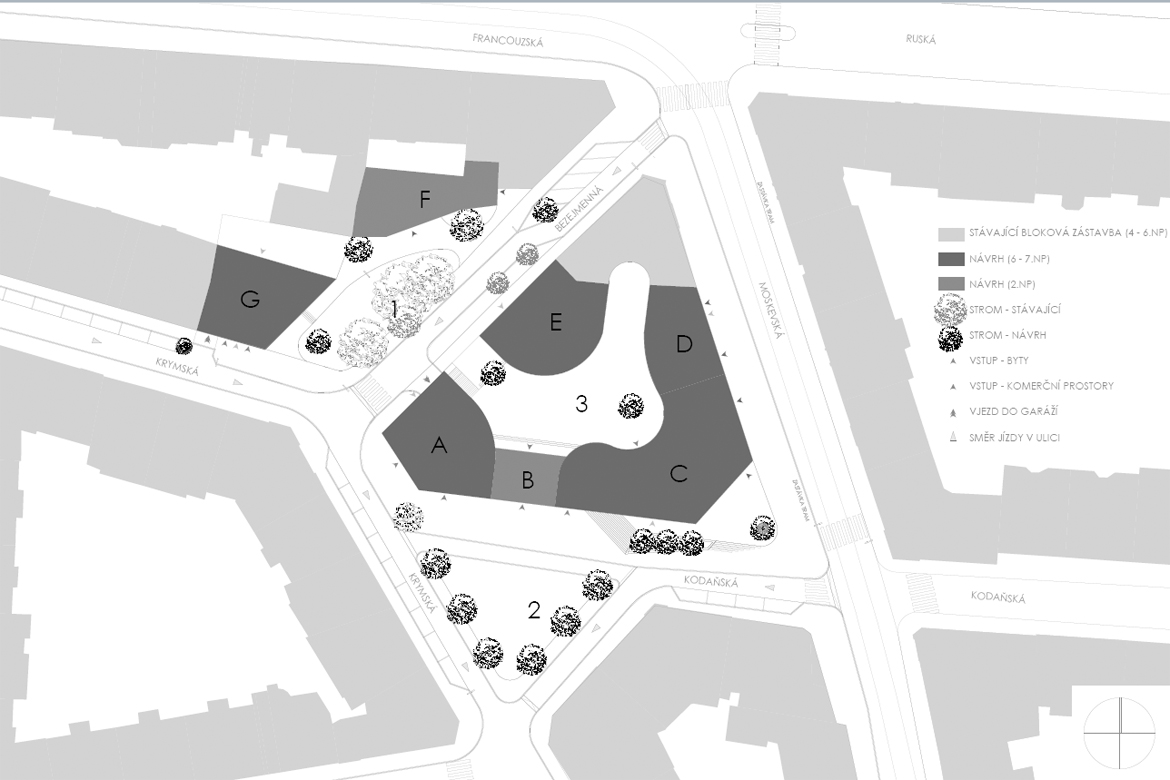

UMÍSTĚNÍ STAVBY

Návrh se snaží být co nejekonomičtější z hlediska konstrukčního systému, materiálového, údržby, řízení a provozu. Umístění a měřítko stavby reaguje na okolní urbanistickou zástavbu. Okolní panelové budovy jsou poskládány v prostoru do rozbitých bloků. Z místa je cítit střet různých generací, který tento návrh podporuje pomocí různých mír soukromí prostorů a průhledů z pozemků do okolních ulic – města. Stavba domu s pečovatelskou službou je rozdělena do dvou etap – dvě etapy tvoří rozbitý blok v bloku. Prostory mezi a kolem hmot formují místa k setkávání, napomáhají sociální interakci obyvatel.

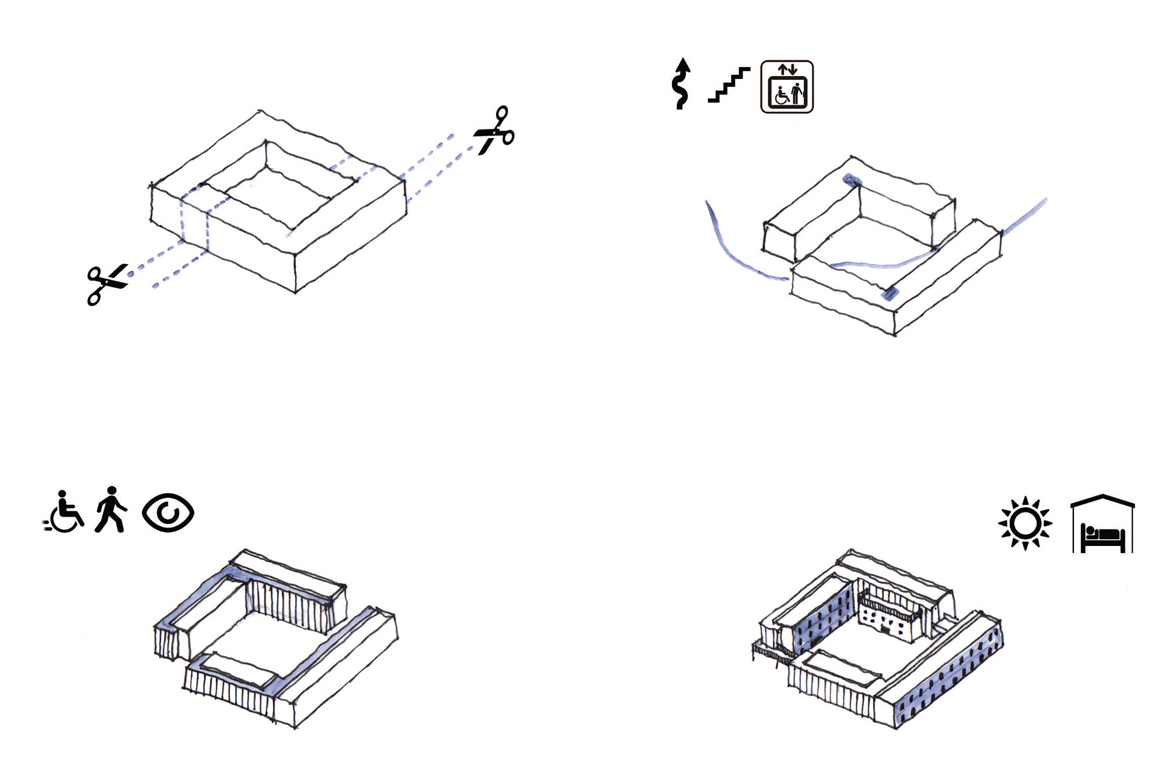

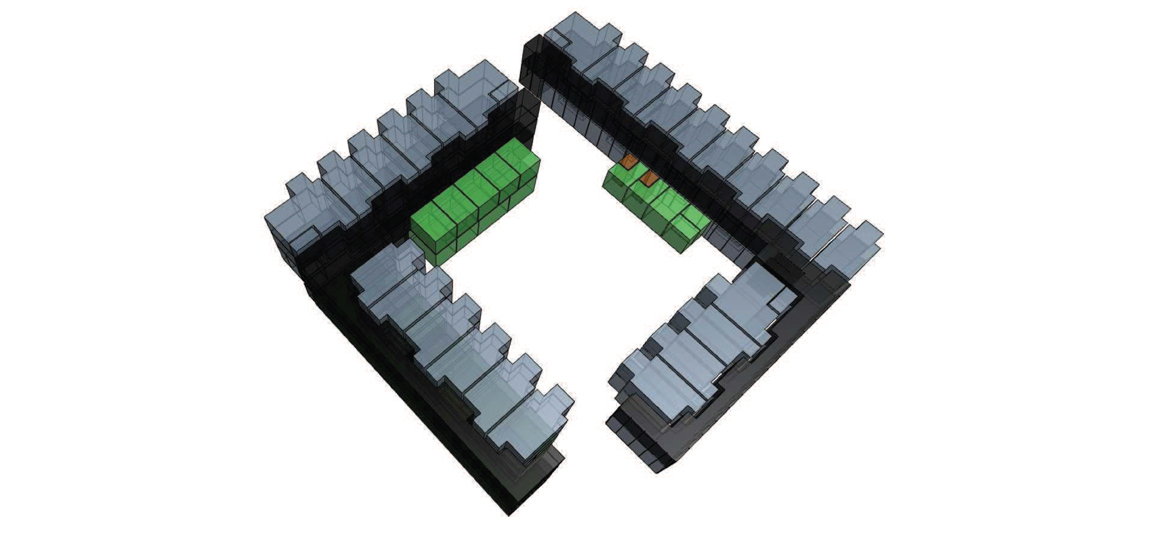

KONCEPT

POPIS KOMPLEXNÍHO ARCHITEKTONICKÉHO ŘEŠENÍ STAVBY

Návrh se snaží v co největší míře reagovat na zadávací podmínky a následný provoz komplexu v obou etapách a zároveň potlačit ústavní atmosféru tohoto typu stavby. Hledali jsme rozhraní mezi dostatečnou mírou soukromí obyvatel a sociálními komunikačními prostory. Otevřený princip návrhu způsobuje jednoduchou čitelnost provozů a orientaci v domě.

Vstup do domu je z jižní strany z ulice K Hájence přes parčík, ve kterém je malé hřiště např. pro pétanque a jiné aktivity. Dům i tímto prostorem komunikuje s městem.

Je respektován charakter ulice K Hájence, která v blízkém okolí nabízí několik míst pro denní krátkodobé parkování. Snaha neoslabit cyklostezku a pěší linii v této ulici vedla k zachování vjezdu na pozemek a parkování z druhé – severovýchodní strany pozemku z ulice Svépomoc. Obslužná komunikace vede k zásobovacímu vchodu a k parkovacím stáním pro klienty a zaměstnance.

Na pěší vstup navazuje recepce a komunikační uzel (schodiště, výtah), který dům A1 dělí na část B – denní stacionář v 1.NP směrem na jihozápad a zázemí pečovatelského domu na severozápad. Z komunikačního uzle je možný průchod na dvůr, který vznikne po dostavení i 2. Etapy DPS – dům A2.

Části domu – bytová, administrativní a denní stacionář jsou propojeny chodbami pavlačového typu, které jsou přirozeně osluněny. Chodby podtrhují interakci celého domu s jeho okolím. I domov pro seniory může být součástí města, podporuje pocit soběstačnosti a samostatnosti. Senioři mají vizuální kontakt s okolím, nejsou zavřeni za zdí instituce, ale jsou motivování k aktivnímu způsobu života.

Denní stacionář umístěný v 1.NP počítá se dvěma společenskými místnostmi, jedna z nich s kuchyňským koutem, ložnicí pro dvě osoby. Kanceláře ekonoma, vedoucího, sociální pracovnice a pečovatelek jsou přístupné z 2.NP.

Zázemí DPS má vlastní vstup pro zásobování ze severní části pozemku, kde je umístěn i nákladní výtah. Ten obsluhuje zázemí archivu, skladů, prádelen a technické místnosti v 1. PP. Zásobovacím vstupem je také každodenně dováženo jídlo pro obyvatele domu a klienty z denního stacionáře, které je ohřáto v přípravně a vydáno do společenské místnosti případně rozvezeno pečovatelkami do bytových jednotek.

Široké chodby pavlačového typu podporují sociální interakci a náhodné setkávání s možností krátkodobého posezení Byty mají základní kompletní vybavení pro kvalitní a důstojné dožití seniorů. V první etapě vzniká 20 bytů typu 1+kk, 4 byty  2+kk, ve 2. etapě DPS vzniká 24 bytů typu 1+kk a 4 byty  2+kk. Každá jednotka 1+kk je vybavena předsíní s úložnými prostorami, bezbariérovou koupelnou, ložnicí s kuchyňským koutem a arkýřem pro vizuální propojení s exteriérem. Jednotka 2+kk má ložnici zvlášť, je vhodná pro pár seniorů. Byty jsou orientovány na jih, jihozápad nebo jihovýchod. Velice komfortně je splněn požadavek na přirozené oslunění. Venkovní můstky propojují dvě etapy v jeden celek a nabízejí možnost venkovní pobytové plochy ve 2NP.

Park před domem u ulice K Hájence je plnohodnotným veřejným prostorem pro přirozené mísení obyvatel různých generací.  Dvůr a zadní zahrady jsou poloveřejné prostory s denním a nočním režimem.

Návrh zachovává hodnotné vzrostlé stromy v co největší možné míře. Nová zeleň kompozičně doplňuje tu stávající.

Struktura pěších cest respektuje pohyb lidí k provozům a vstupům do domu, hlavnější komunikace jsou dlážděné (bezbariérová úprava), ostatní jsou z mlatu. Návaznost cest podporuje zdravý pohyb obyvatel a klientů DPS ve formě propojení do okružních stezek s místy pro setkávání a posezení (lavičky, hřiště pro pétanque, rehabilitační stroje, skleník,…).

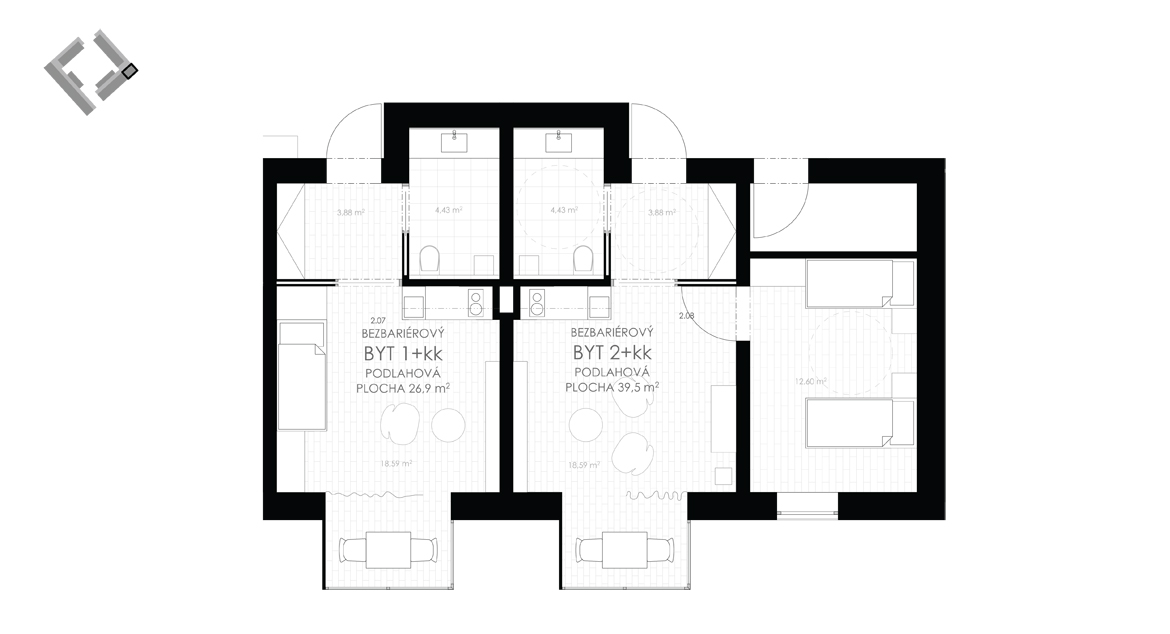

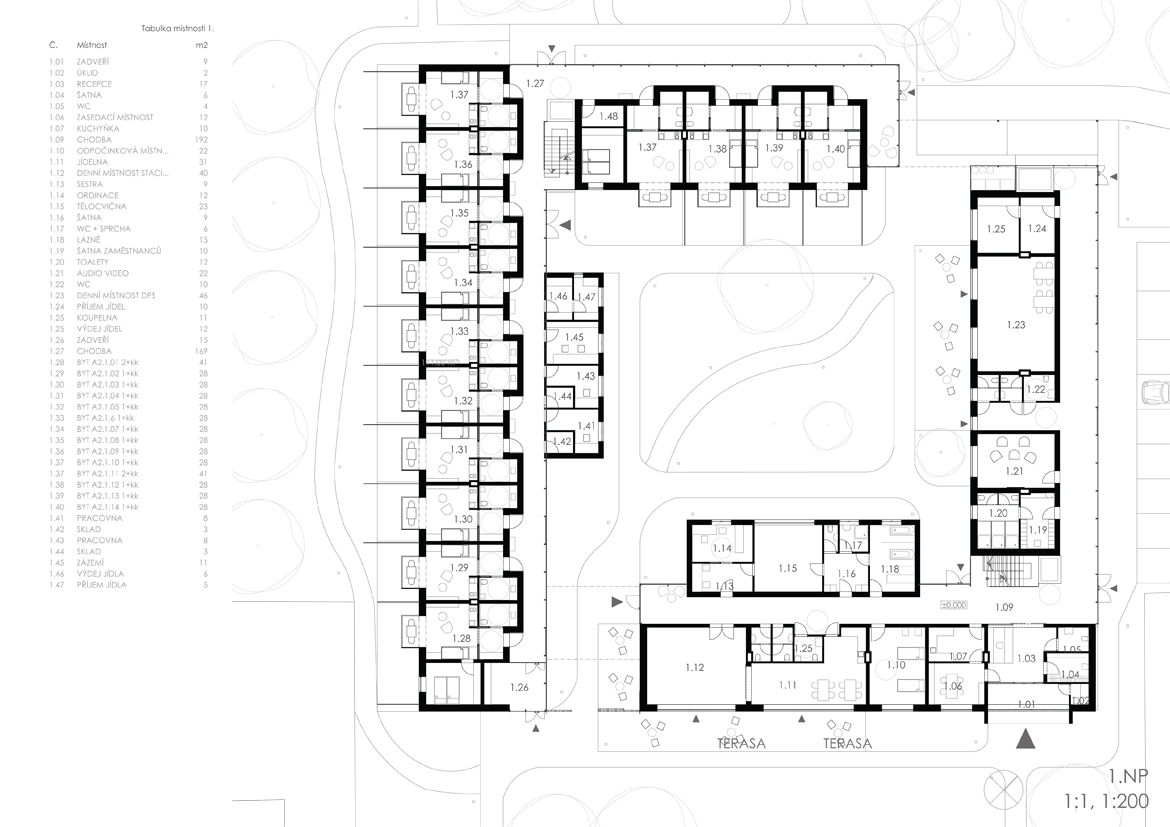

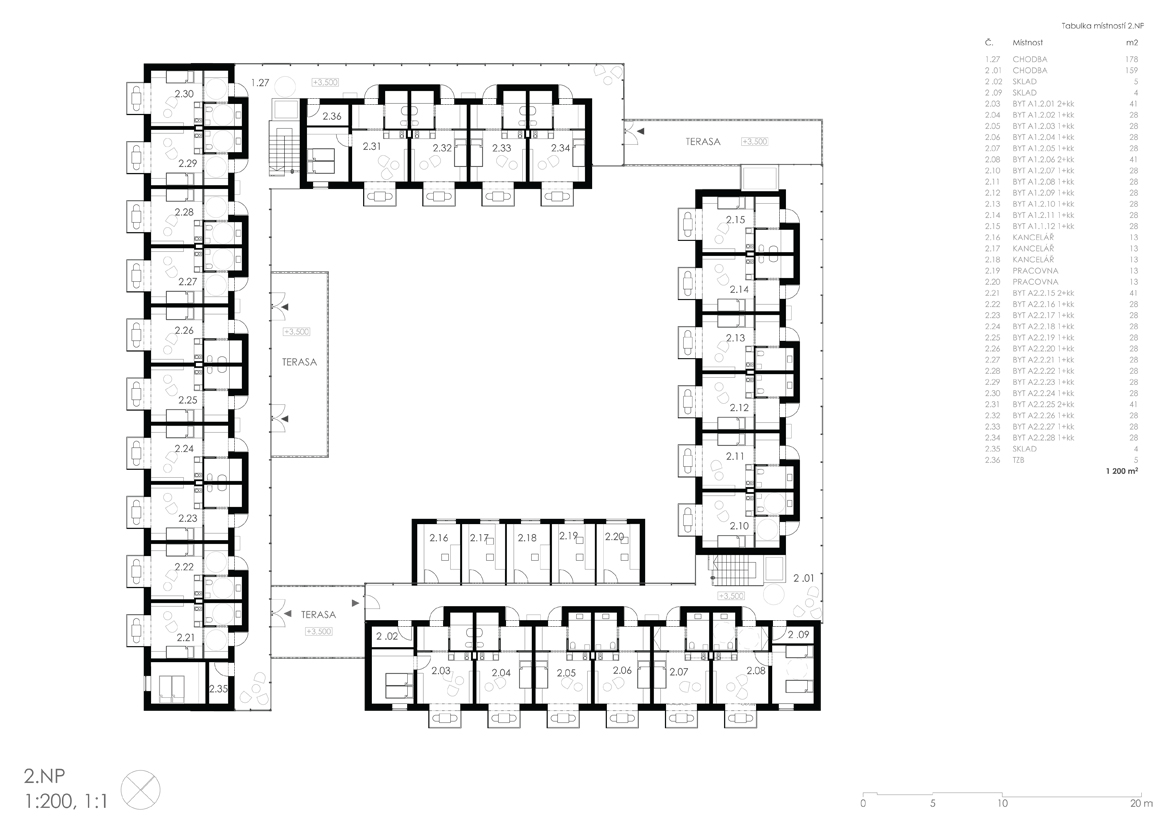

TYPICKÝ BYT 1 + KK A 2 + KKDENNÍ STACIONÁŘ

POPIS KONSTRUKČNÍHO, TECHNICKÉHO A MATERIÁLOVÉHO ŘEŠENÍ

Konstrukčně je dům řešen příčným stěnovým systémem, zasklení pavlače je pomocí lehkého obvodového pláště. Sítě technické infrastruktury budou napojeny na stávající uliční IS. Recepce bude napojena na kamerový systém.

Objekt 2. Etapy má navrženou extenzivní zelenou střechu, která funguje jako náhrada zeleně za zastavěnou plochu a příjemnější pohled na budovu z vyšších podlaží okolních budov.

Materiály a design respektují v plné míře funkčnost a tradici, nevytváří psychické ani fyzické bariéry.

„Všechno tam někde je. Slušnost, láska a základy hygieny. Ekologie, politika, rovnost a rozumný život.“

Robert Fulghum (Všechno, co opravdu potřebuju znát, jsem se naučil v mateřské školce)

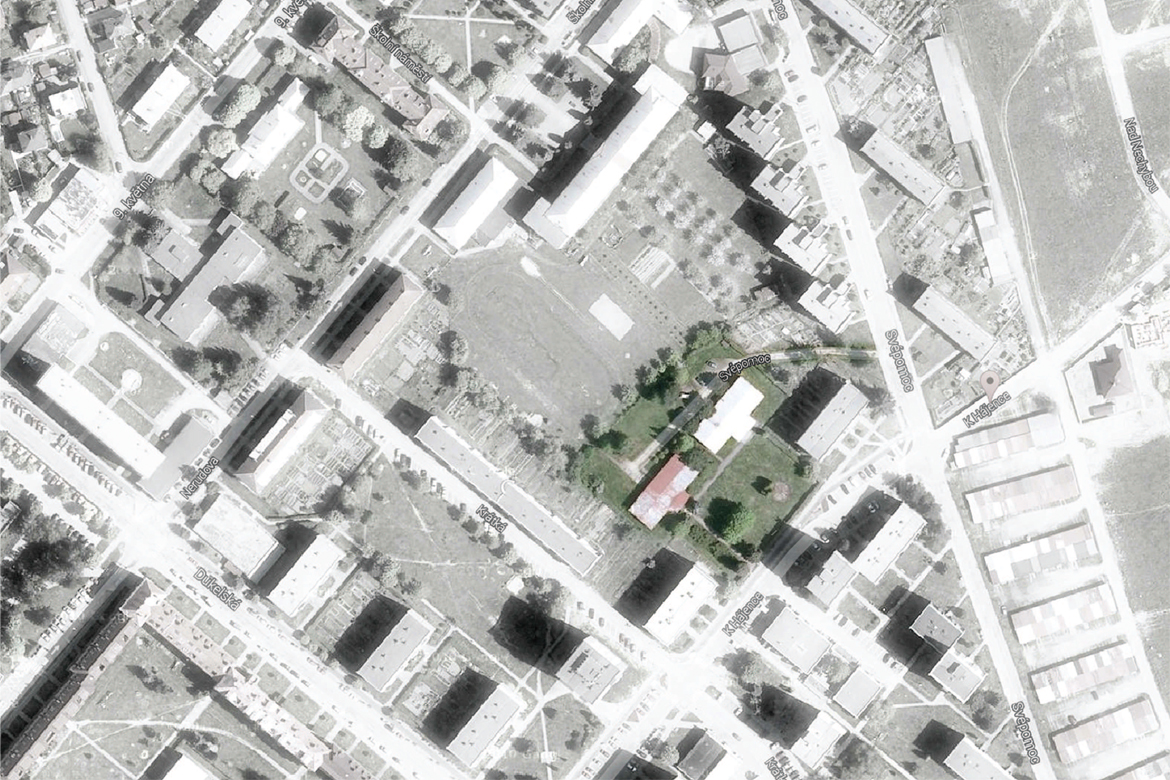

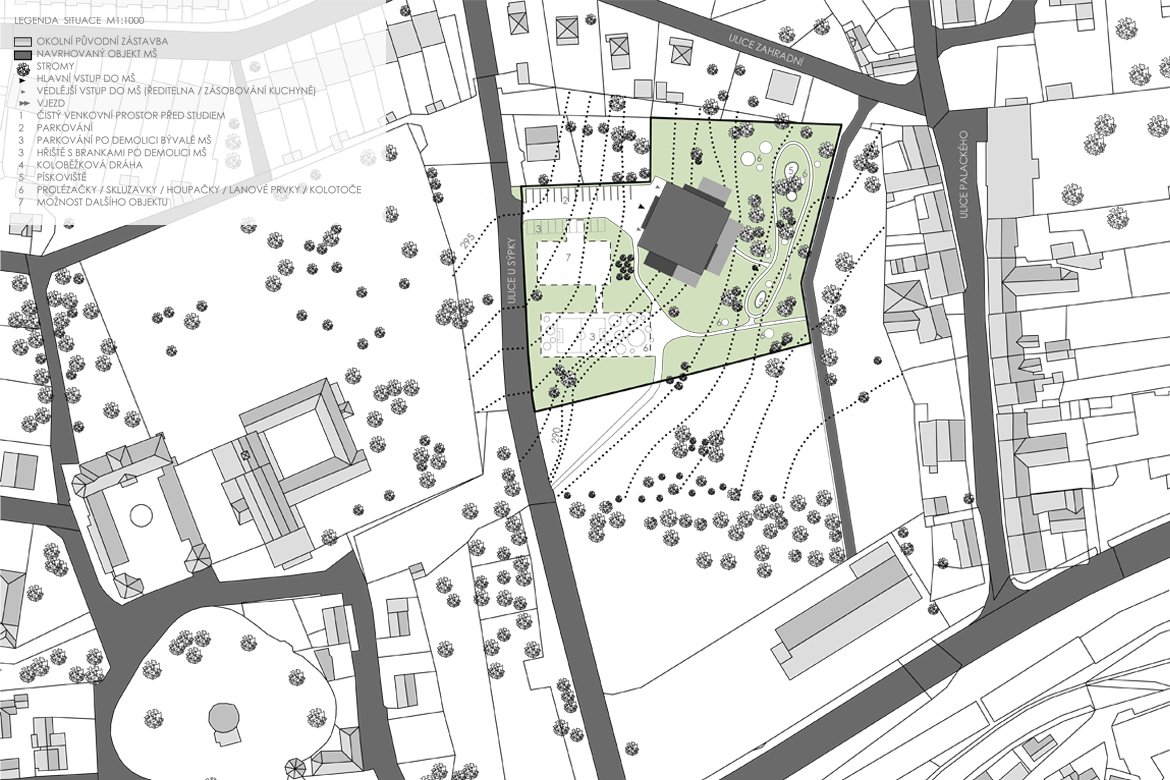

Poloha budovy je dána stávající zástavbou a morfologii současného terénu, který umožňuje koncept zapuštěné školky s plnohodnotným využitím zahrady s umístěním do severní části na hranici dvou zadaných pozemků. Rozmístění částí domu ke světovým stranám reaguje na kontextuální vývoj okolní zástavby po vrstevnicích, významných budov a stop města Fulnek.
Umístění nového objemu je dán také polohou současné školky a knihovny, které by měly fungovat v průběhu realizace nové školky.

KONCEPT, TYPOLOGIE

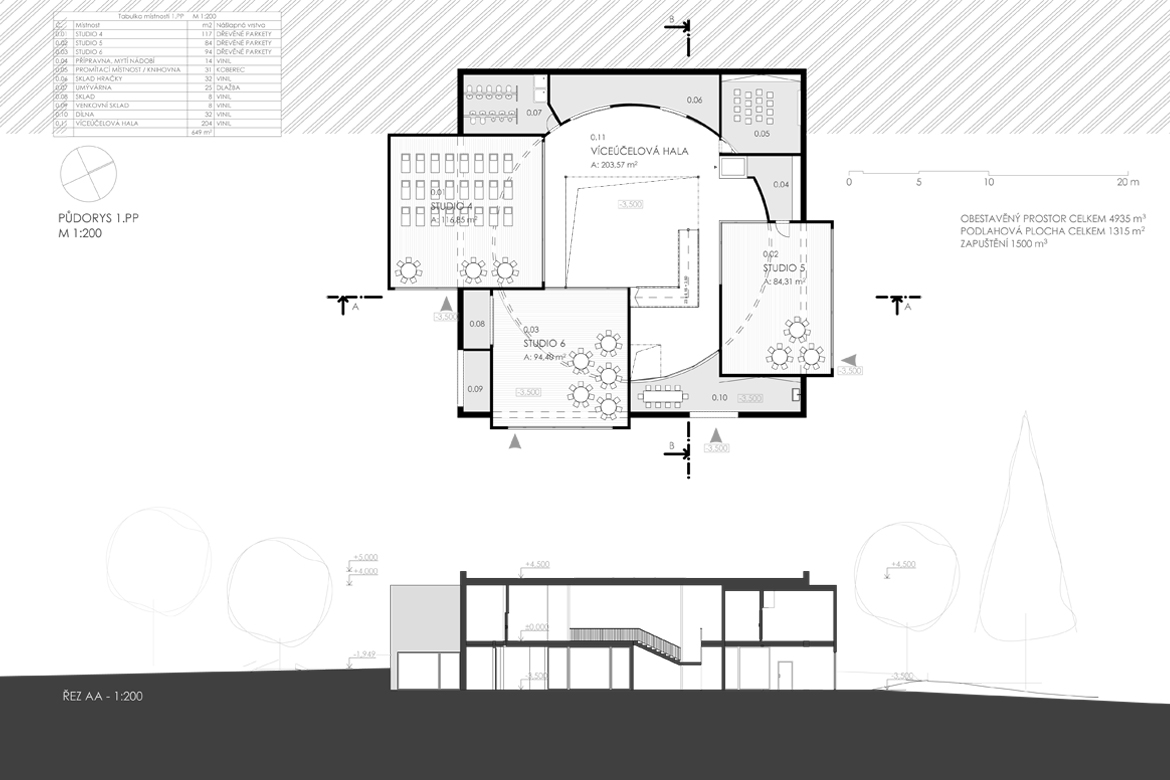

Dvoupodlažní budova školky je z části zapuštěna do terénu s převýšením 3,5 m. Do vstupní ho podlaží 1. NP se vstupuje přes box šaten, který vede na ochoz v centrální hale. Z části zapuštěné 1. PP na úrovni – 3,5 m je školka
spojena v jihovýchodní části se zahradou.
Architektonické řešení ukazuje princip dovnitř – ven, boxy se prolínají z exteriéru do víceúčelového sálu. Stěny boxů směrem do sálu se dají otevřít a vzniká tak jedna velká hala – úl. Kromě buňky se šatnami a kuchyní je boxů
celkem 6 a jejich funkce pokrývají potřebu celé třídy, nemají ale jednosměrné zaměření. Každé studio má vzhledem ke své poloze a vybavení trošku jiný charakter, avšak jsou univerzální pro výchovu dle potřeb
heterogenních skupin. Je na organizaci pedagogů rozdělení dětí do skupin v průběhu jednotlivých dnů a využití jejich jedinečného potenciálu.

AXONOMETRIE

Školka je vnímaná jako živý organismus, který se v průběhu celého dne neustále mění a reaguje. Jednotlivé dílčí děje se propojují na ochozu a ve víceúčelovém sálu. Ochoz spojuje v úrovni 1. NP jednotlivé buňky a zároveň
funguje jak komunikační prvek – dohled, ze kterého se lze fyzicky i vizuálně propojit s hlavními prostorami školky. Na ochoz navazuje i vertikální komunikace schodiště a výtahu. Prostorový koncept školky podporuje mísení tříd a
provozů.
Samostatné boxy, které spojují dva světy – zelená zahrada x vnitřní prostor určený pro divadlo, hraní, setkávání, cvičení, sportování, propouštějí světlo do kruhové dutiny. Dutina jako hlavní multifunkční prostor je osluněna
kruhovým světlíkem – hra světla stínu.
Dům je tvořen kvádrem o čtvercovém půdorysu délky 25 m, který v sobě skrývá kruh o průměru 20 m. Meziprostor mezi obálkou a kruhem je vyplněn provozními funkcemi (umývárny, kanceláře, šatny, dílky, sklady, přípravnami
jídla…). Kvádr s kruhovým sálem protkaný třídami a dalšími provozy školky podporuje heterogenní princip.
Nejvyšší studio funguje jako vzdělávací místnost pro předškoláky s interaktivní tabulí a knihovnou, i jako zasedací místnost pro pedagogy.
Z většiny boxů je volný přístup ven na zahradu na zpevněný povrch, který umožňuje venkovní aktivity v čistém provozu. Na zahradě je pro venkovní aktivity dětí připravena koloběžková dráha, pískoviště, hřiště s brankami,
prolézačky, lanové prvky, houpačky, kolotoč, skluzavky,…

KONSTRUKCE / MATERIÁLY

Hlavní hmota kvádru je tvořena montovanou ocelovou halovou konstrukcí, ve které jsou umístěny jednotlivé objemy boxů, které mají samonosnou konstrukci.
Materiály fasád jsou střídmé, hlavní kvádr má dřevěný obklad s kontrastem světle šedé omítky na boxech vystupujících z kvádru. Kruhová obálka propouští světlo barevným bezpečnostním sklem. Boxy navazující na zahradu
mají venkovní plochu pokrytou tartanem (děti můžou vyběhnout – čistý provoz).

EXTERIÉR

INTERIÉR – MULTIFUNKČNÍ HALA – KOMUNIKACE – HRA – PRINCIP – DOVNITŘ VEN

Stejně jako řeka Bečva, která protéká Valašským Meziříčím, plyne paralelně i život v tomto městě.

Základní ideou je prolínání vnímání cesty lidského života s dalšími ději. Z těchto myšlenek a pocitů vychází souběžně situovaná přímá cesta do obřadní sině a meandrové koryto kolumbária. Proud řeky a proud života.

Základním podkladem návrhu je dnešní poptávka na pohřby bez obřadu. Podstatou návrhu je identifikace obyvatel Valašského Meziříčí s atmosférou obřadního místa.

Obřad obyvatel Valašského Meziříčí. Obřad, který je důležitou a neoddělitelnou součásti našich životů na místě, které vychází z kořenů města. Meziříčí, život mezi řekami.

Jednotlivé fáze obřadu jsou metaforou rozloučení se s pozůstalým, cesty duše k nebi a uloženi těla do země. Samostatná obřadní síň naplno využívá svoji polohu pod terénem pro specifické atmosféry obřadu v kombinaci s regulací světelného toku. Podzemní síň leží na jedné straně vah, kdy protizávažím je její vyvýšené místo se symbolickým andělem, který vyrovnává změny na vahách.

Kolumbárium, jako místo uloženi ostatků, je přeneseným místem města a ukládá ostatky do stěn koryta řeky Rožnovská Bečva, která se vlévá do Bečvy. Řeka, která je symbolizována tokem vody v kanále kolumbária s kamenivem ze skutečné řeky, dává celému konceptu smysl. Každá schránka s ostatky je tak i posmrtně spjata s místem domova ve Valašském Meziříčí. Jednotlivé městské časti, jsou rozděleny na pravý a levý břeh řeky a mají svoji polohu v kolumbáriu.

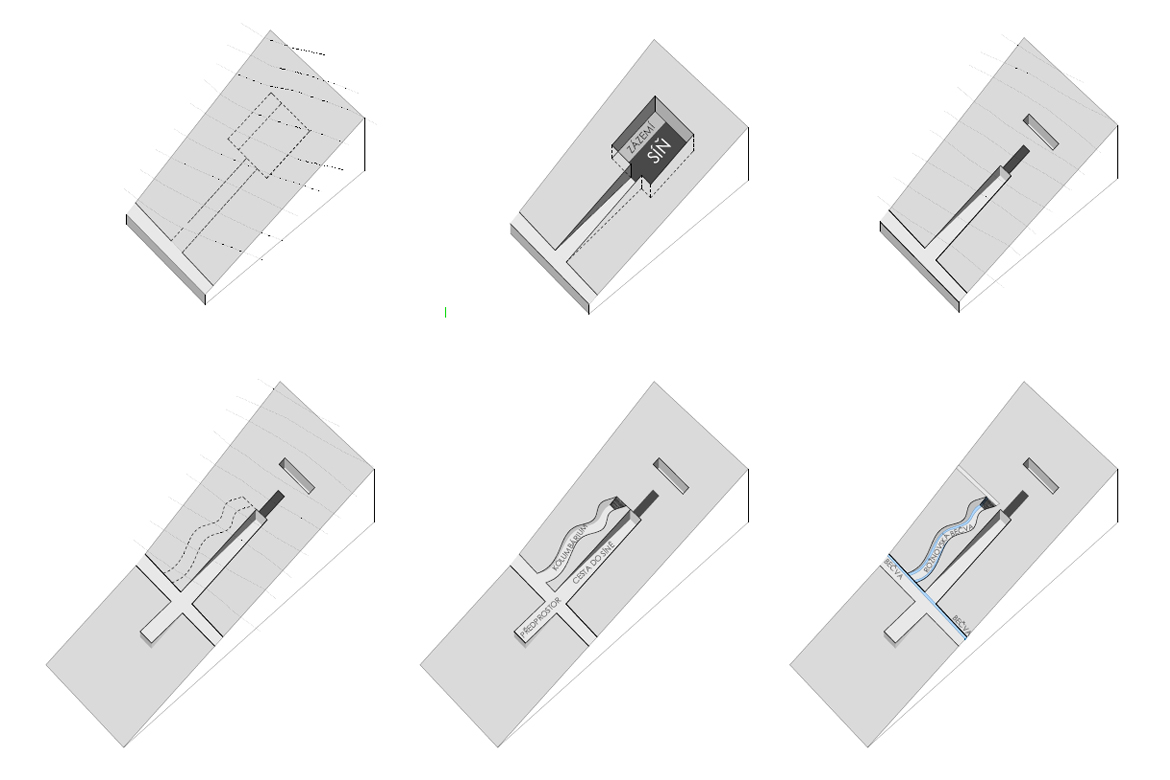

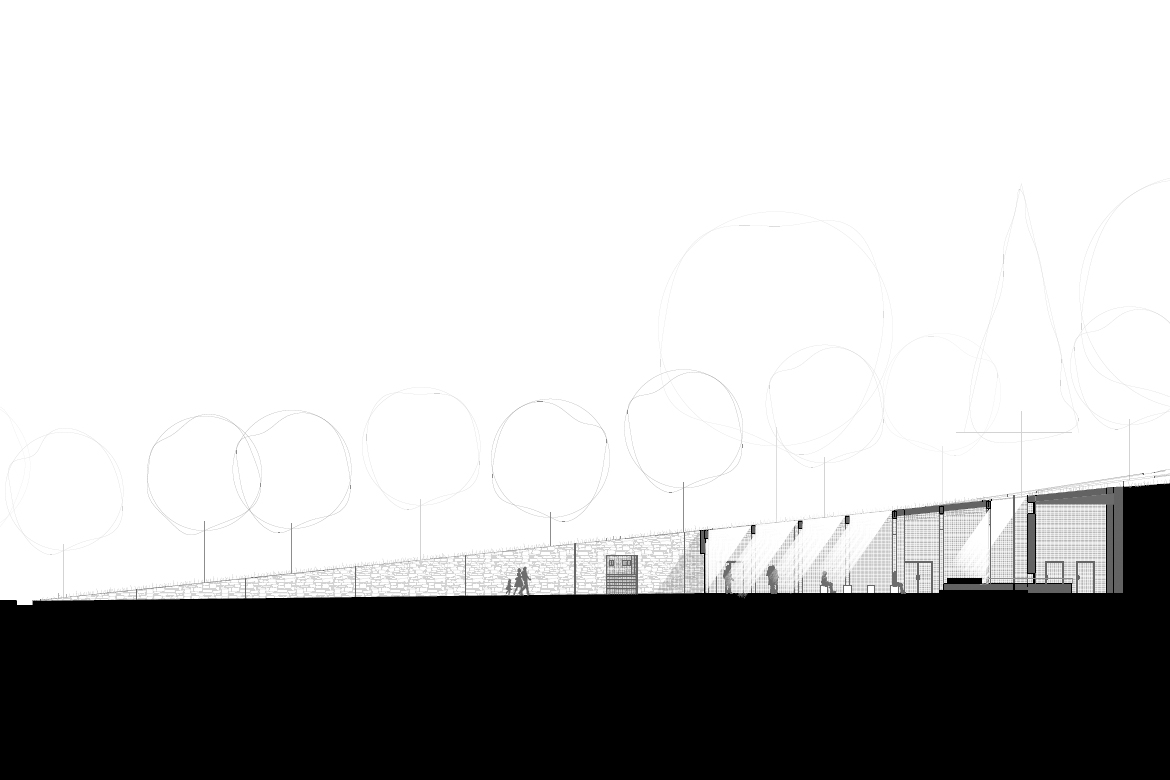

Dlouhý svažitý pozemek u hřbitova poskytl zajímavé řešení pro podzemní smuteční síň. Osa podlouhlého pozemku určuje směr obřadu dovnitř kopce, kde probíhá samotný rozlučkový akt. Spojka „Bečva“, po které se smuteční host dostane na tuto cestu, navazuje na současné linie do hřbitova. Kolumbárium kopíruje tvarosloví meandrů řeky Rožnovské Bečvy, která se vlévá do Bečvy. Výškový rozdíl je řešen schodištěm, které vede z kolumbária na hřbitov. Místo pro setkávání je kontrastem k podzemní smuteční síni a vyčnívá na druhém konci osy. Pro vyvážení je na tomto místě navržená dominanta sochy anděla.

Cesta, na jejímž konci je obřadní síň, je lemovaná opěrnými gabionovými zdmi.

Zemina má v průběhu roku konstantní teplotu (pohybuje se okolo 10°C), v zimě není třeba tolik vytápět, v létě je výhodou udržování chladu v celém objektu.  Zároveň mají podzemní stavby mimořádnou odolnost proti požárům a živelným pohromám a nízké náklady na údržbu.

Z cesty je možné projít skrz podzemní dům do kolumbária, které začíná už od „cesty Bečvy“. Ze spojky jsou přístupné toalety pro smuteční hosty a kancelář obřadníka se zázemím. Síň má navržené sezení až pro 56 hostů, dalších 150 na stání. Vstup je prosklený a zadní stěnu tvoří skleněný světlík, který funguje jako místo pro oddělení duše od těla při smutečním obřadu.

Kancelář je propojená se zázemím smuteční síně. Přes ni se dostaneme k prosklené místnosti s možností posledního soukromého rozloučení s oplakávaným. Za síní jsou prostory pro chladící techniku, možnosti uložení pěti těl a místo pro jejich přípravu na obřad. Zdvihací plošina je v prostoru navazujícím na síň a ven na cestu směrem do hřbitova, také tam jsou prostory pro krátkodobé uložení květinových darů před a po obřadu.

Skleněný světlík za obřadním místem poskytuje síni světlo během obřadu, po obřadu se roztáhnou žaluzie ve střešních světlovodech, světlo ukazuje hostům cestu ven.

Z cesty je rovněž přístupná místnost pro obsluhu zvukové techniky a videoprojekce se zajištěním průhledu do obřadní síně.

Cesta, na jejímž konci je obřadní síň, je lemovaná opěrnými gabionovými zdmi. Konstrukční systém síně využívá příčných rámů – lepených dřevěných nosníků, jejich osová vzdálenost je 3 m. Viditelnost rámoví zevnitř vizuálně zpříjemňuje prostor. Světlé rozměry síně jsou 18,2 x 15 m, 273 m². Prosklená stěna vstupu do smuteční síně a světlík je řešen lehkým obvodovým pláštěm. Střešní světlovody mají zastínění, které je zatahovatelné ve směru hlavní cesty.

Návrh materiálově reaguje na okolí a koncept. Sezení v síni je z dřevěného masivu ořechu, obklad stěn s travertinu a šedá omítka spolupracují s prosklenými stěnami propouštějící světlo, zelené střechy navazují na vsypovou louku, gabionové stěny ukazují řez do země,

Kolumbárium má stěny z pohledového betonu, otvory v těchto stěnách (30 x 30 cm pro jednu schránku, 30 x 60 cm pro dvojici schránek) jsou různě rozhozené s možností identifikace s konkrétní městskou částí, popsané v osách. Vodní kanál je vysypaný kamenivem z řeky. Dlažba v kolumbáriu je ze štípané břidlice.

Ohřev teplé vody je zajištěn pomocí dvou kotlů – jeden pro nepřetržitý provoz na toaletách a jeden pro síň se zázemím. Čerstvý vzduch ve všech prostorách je zajištěn rekuperační jednotkou. V provozu za obřadní síní je umístěn obslužný nákladní výtah pro přepravu ostatků a květin.

Obestavěný prostor

Kolumbárium                       257,85 m3

Síň + zázemí              4539 m3

Cesta                         392,3 m3

Celkem                     5189 m3

Výkopy m3

Kolumbárium                       1144,8 m3

Síň + zázemí              4727,4 m3

Cesta                         729 m3

Celkem                     6601 m3

Návrh postoupil do druhé fáze posuzování.

HODNOCENÍ POROTY:

Originální řešení stavby zapuštěné do terénu. Porotu nepřesvědčil způsob grafického zpracování návrhu. Pohyb rakve po pozemku a její spuštění do interiéru byl znalcem poroty odmítnut.

PORTFOLIO

Rodinný dům, který se nachází na severojižně orientovaných vinicích v Bratislavě s krásným výhledem na historické centrum města. Návrh řeší rekonstrukci stávajícího domu umístěného v malé rokli obklopené zelení, včetně jeho následovné dostavby.

Rozšíření stávajících prostorů je rozděleno do několika etap. V první etapě se řeší suterénní část, bazénová hala a technické zázemí. V další etapě se změny nejvíce dotýkají adaptace stávajícího obytného prostoru v 2.np a celková nástavba v 3.np. Cílem našeho projektu je navýšit standard a komfort bydlení, který z celého objektu vytvoří příjemné prostředí pro bydlení dle přání klienta.

Koncept vychází z připojení nových základních objemů, které rozšiřují pobytové plochy a jejich následné zjemnění měřítka. Nové objemy jsou připnuty ke stávajícímu domu i v suterénní části. 2.np je nahrazeno objemem, který stávající stavbu zvětší, uvolní a zároveň nám dovolí vytvořit nové exteriérové plochy, které propojí dům s okolními cestami. Stávající sedlová střecha bude nahrazena třetím kubickým objemem, který dává daleko větší možnosti při řešení vnitřních dispozic a využití střechy nad 2.np. Celkové otevření pobytových částí se snaží maximálně využít hodnotný výhled na okolí.

Dispoziční řešení domu reaguje na přání klienta a rozděluje jednotlivé provozy na pobytové, společenské a soukromé. Dispozice bude upravena ve všech prostorách domu a funkčně spojí stávající rd s přistavenými částmi.  V 1.np se budou nově nacházet garáže a zázemí pro bazén. Ve 2.np je v nové severní části situována bazénová hala. V jihozápadní části budou stávající prostory rozšířeny o zimní zahradu, pracovnu. Celé 2.np bude určeno pro denní pobyt a společenský způsob využití. Třetí np bude mít zcela soukromý charakter, který vystihuje velký obytný pokoj, na který volně navazuje ložnice. V nově navržených dispozicích je dům nově propojen s přilehlými venkovními plochami na několika úrovních.

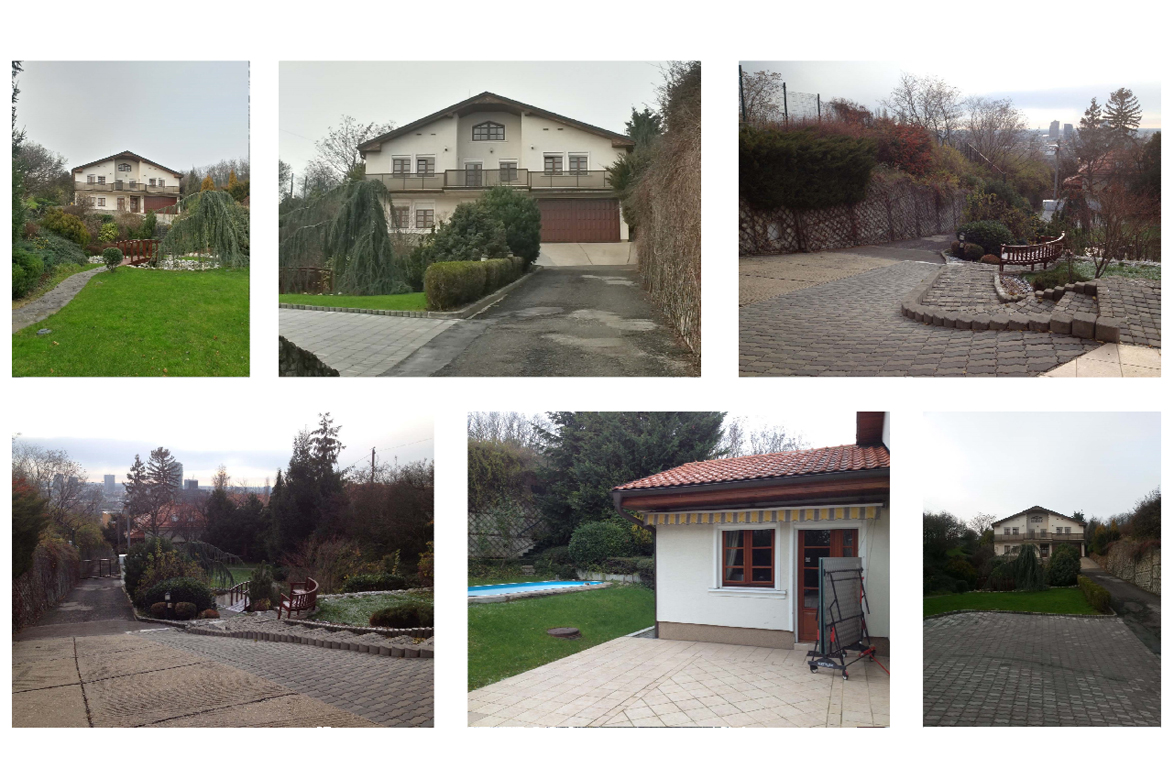

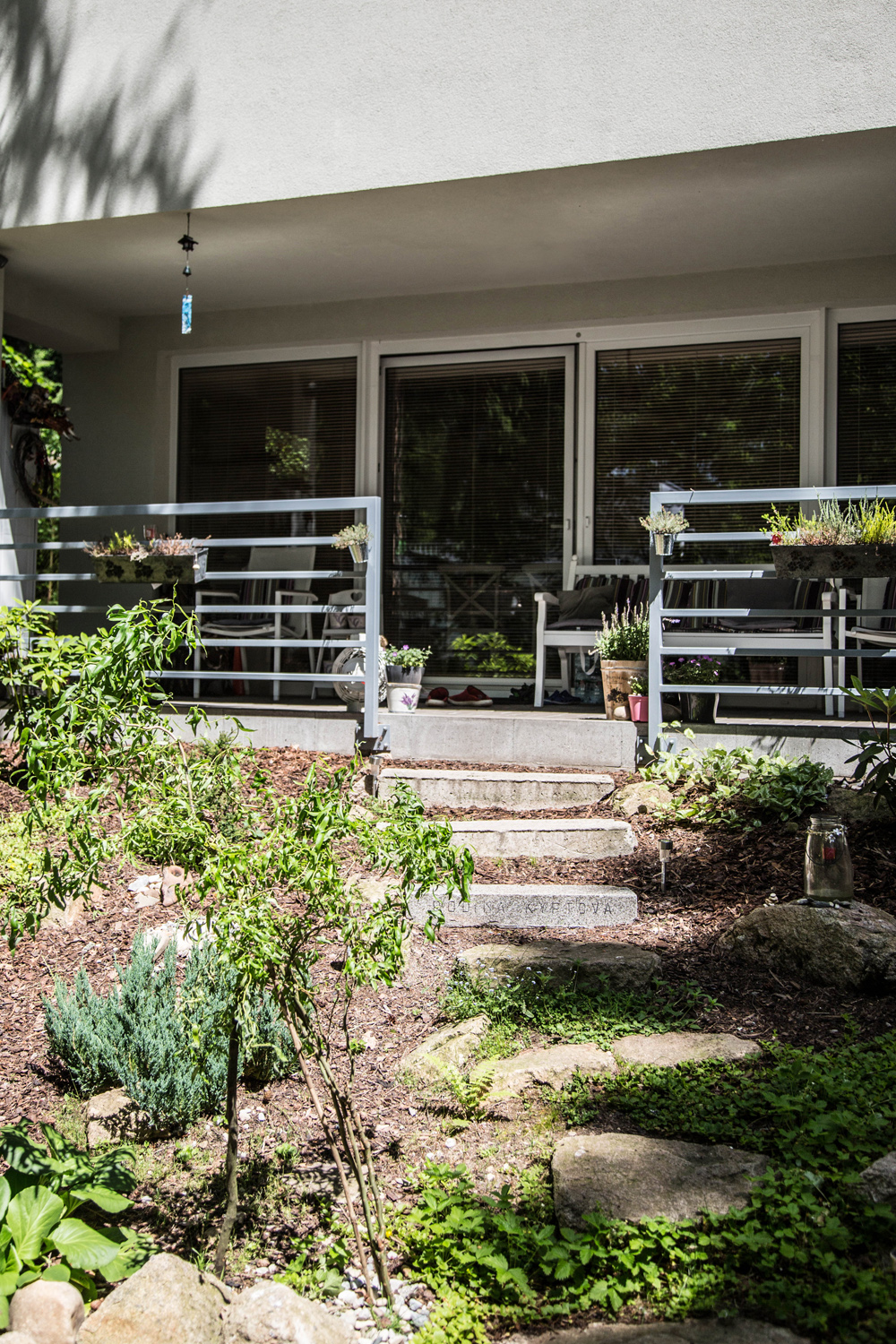

FOTODOKUMENTACE – STÁVAJÍCÍ STAV

Nosný konstrukční systém je založen na monolitickém celku suterénní části, která je staticky tuhá a navazuje na stávající zděnou stavbu.

Základním materiálovým řešením fasády je šedá a bílá probarvená omítka s patinou, která je doplněna  obkladovým fasádním systémem z Cetris desek. Podlahy jsou řešeny základně dřevěnými parketami a kamennou dlažbou.  Jednoduchý design a čistotu domu zajišťuje skleněné zábradlí

z bezpečnostního skla. Užitím těchto materiálů se návrh ve svojí čistotě snaží harmonický a nenásilně doplnit stávající vzrostlou zeleň.  Dům respektuje soudobou atmosféru vinice a jejího okolí. Společná tonalita požitých barevných odstínů jednoduše spojuje stavbu v celek.

PORTFOLIO

Účel objektu

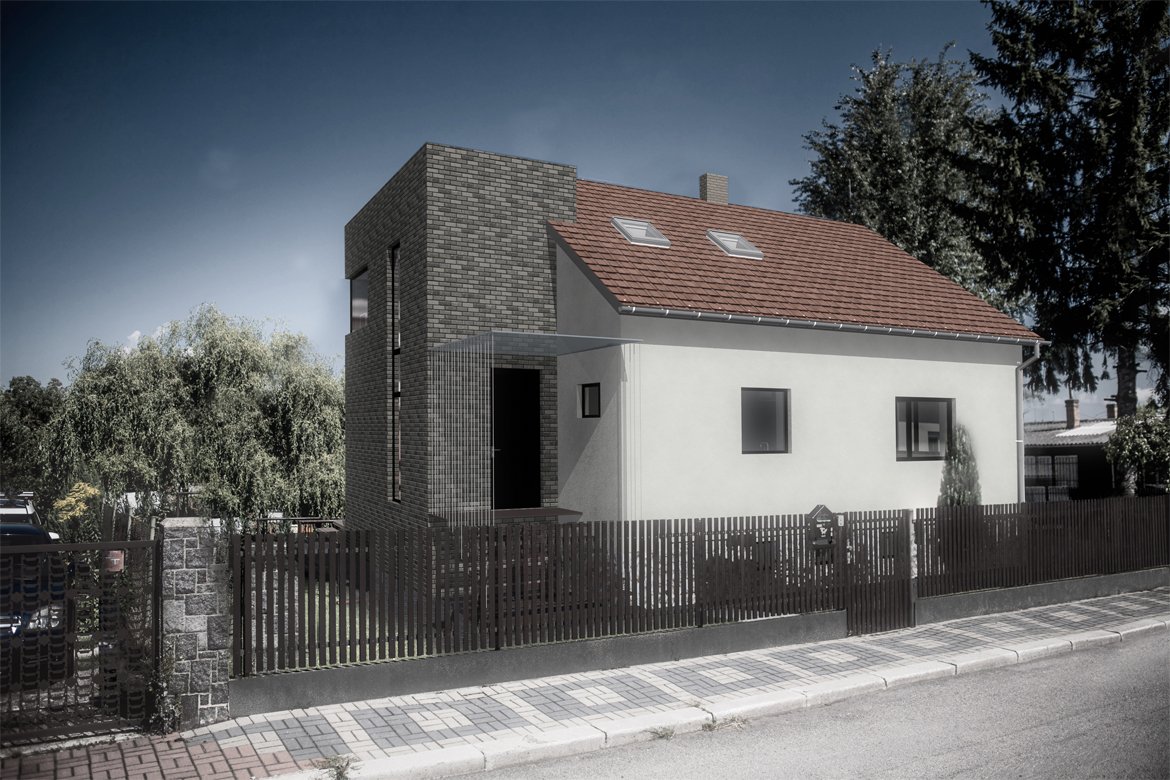

Zadáním projektu je rekonstrukce a částečná dostavba rodinného domu. Současný rodinný dům, který je rozdělen na dva byty, bude propojen, nad předsíň bude dostavěn nový pokoj. Navrhovaný objekt bude určen k bydlení osob. Projekt byl vyhotoven na základě architektonické studie. ZASTAVĚNÁ PLOCHA: 147 m

CHARAKTERISTIKA UZEMÍ

Stavební parcela (č.p. 333/2) investora o celkové výměře 408 m2 se nachází v Petrovicích na Praze 10 v části, kde jsou rodinné domy mezi klidnými ulicemi. Pozemek je v současné době zatravněn a oplocen na severní a západní hranici se sousedními pozemky. Z východní strany hraničí s ulicí Ovesná a z jižní s ulicí Na Kameni. Vjezd na pozemek je z přilehlé obslužné asfaltové komunikace Ovesná. Pozemek je již připojen na IS.

Celkový popis

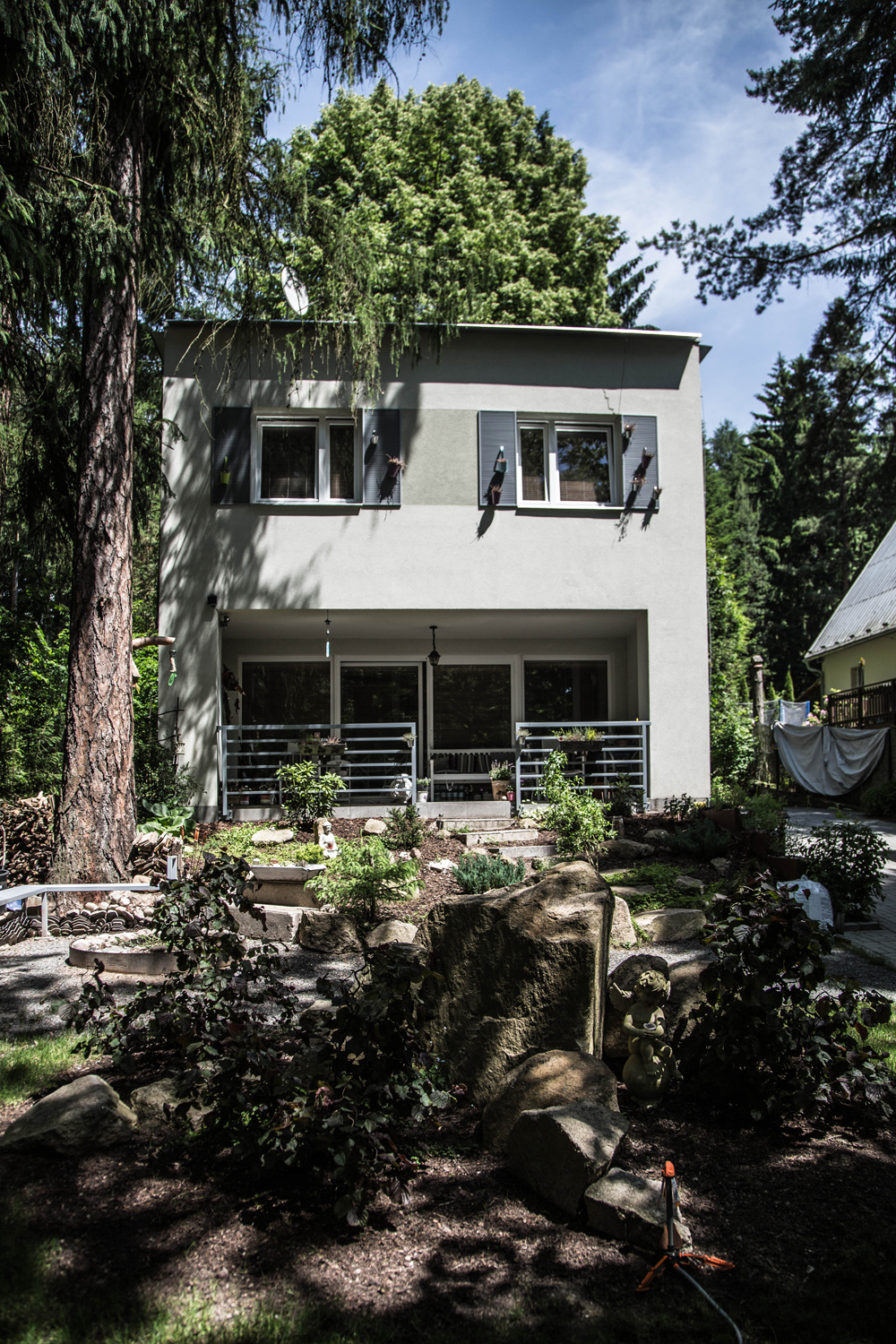

Původní rodinný dům má dvě nadzemní podlaží, je podsklepený a má šikmou střechu se

sklonem 33 o

Předsíň byla dostavěna později. Rekonstrukce se zabývá dostavbou nad stávající předsíní -

nová pracovna v 2.NP a otevřením prostorů v 1.NP – propojení obývacího pokoje s kuchyní a

jídelnou s výstupem na terasu a propojením s exteriérem.

Účel užívání stavby

Zadání projektu je rekonstrukce rodinného domu se zahradou pro dvě dospělé osoby a dvě

děti. Projekt byl vyhotoven na základě architektonické studie v souladu s urbanistickými

regulativy.

ZASTAVĚNÁ PLOCHA: RD 147 m2

Stavební objekt RD je určen k bydlení osob.

Celkové urbanistické a architektonické řešení

Stavební parcela (č.p. 333/2) investora o celkové výměře 408 m2 se nachází v Petrovicích

na Praze 10 v části, kde jsou rodinné domy mezi klidnými ulicemi. Pozemek je v současné

době zatravněn a oplocen na severní a západní hranici se sousedními pozemky. Z východní

strany hraničí s ulicí Ovesná a z jižní s ulicí Na Kameni. Vjezd na pozemek a do garáží pro dvě

auta je z přilehlé obslužné asfaltové komunikace Ovesná.

Pozemek je již připojen na IS.

Dispoziční a provozní řešení, technologie výroby

Zbouráním zdí a příček v 1. NP vznikne denní zóna, propojí se provozy kuchyně, obývacího

pokoje a jídelny. Velká okna a terasa spojí interiér se zahradou. 2. NP poskytne noční zónu

pro mladší obyvatele domu a dostavba nad předsíní pracovnu, ze které bude výhled do

zahrady díky rohovému oknu. Nad dostavbou bude plochá zelená střecha.

Orientace objektu je taková, že hlavní vchod je směrem na jihovýchod, terasa je směrem na

severozápad. Příjezd na pozemek a do podzemních garáží je ze severovýchodu. V objektu

bude provedeno umělé osvětlení běžným způsobem za použití běžných svítidel. Výběr druhu

svítidel závisí na investorovi – není součástí projektu.

Oslunění objektu je dostatečné, vzhledem k tomu, že otevřený prostor v 1.NP má okna na tři

světové strany. Pokoje ve 2.NP jsou orientovány na východ, pracovna na západ. Jsou

splněny požadavky dle norem na oslunění budov.

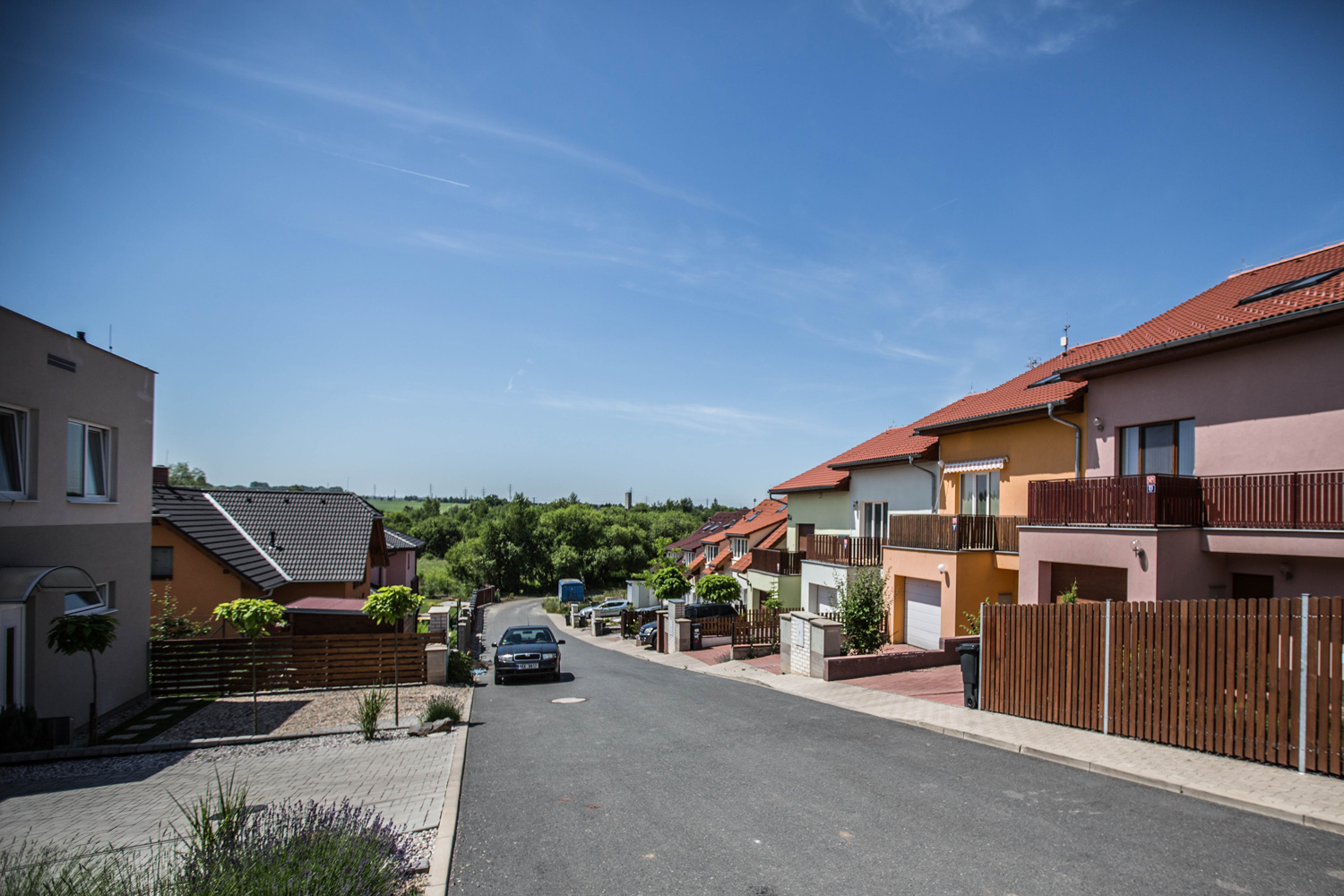

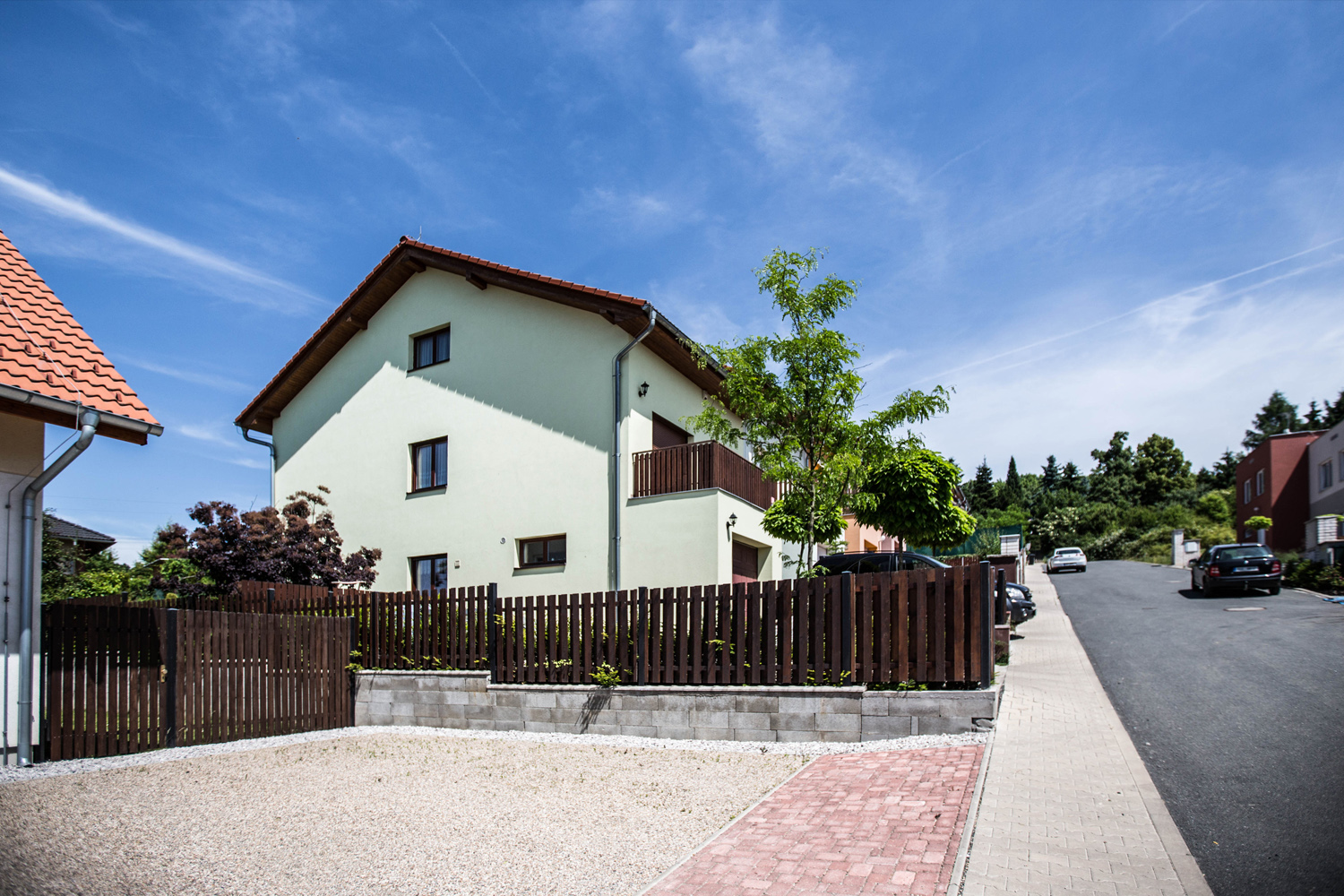

RD PETROVICE PORTFOLIO STUDIE

KONCEPT I

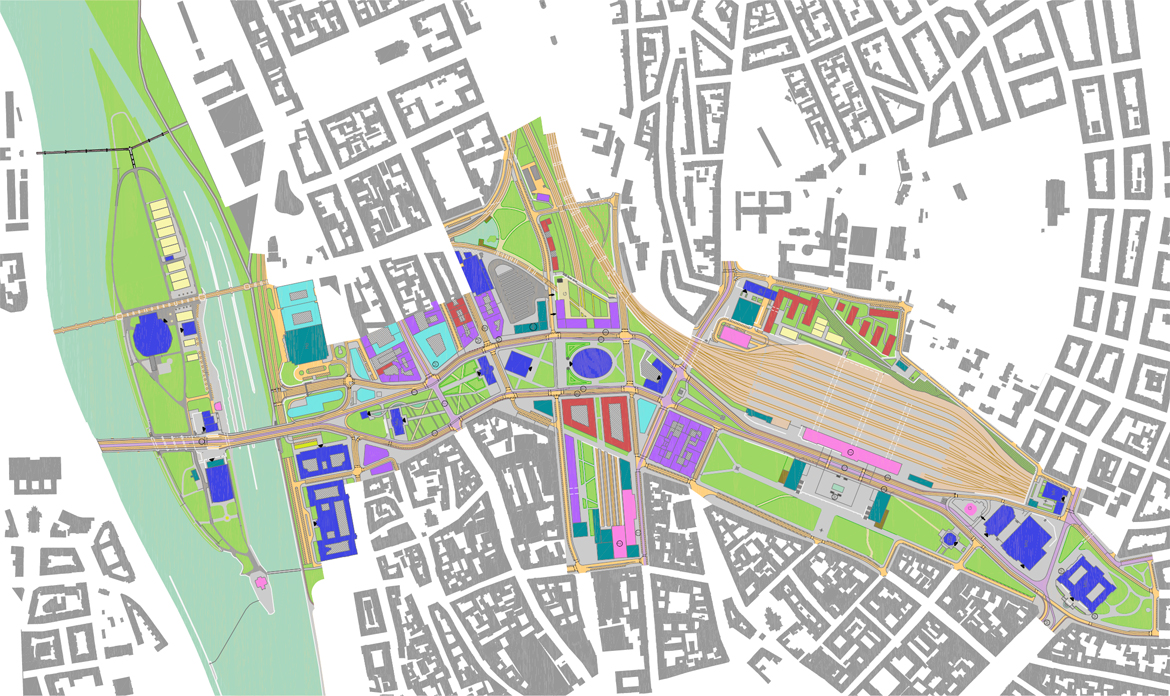

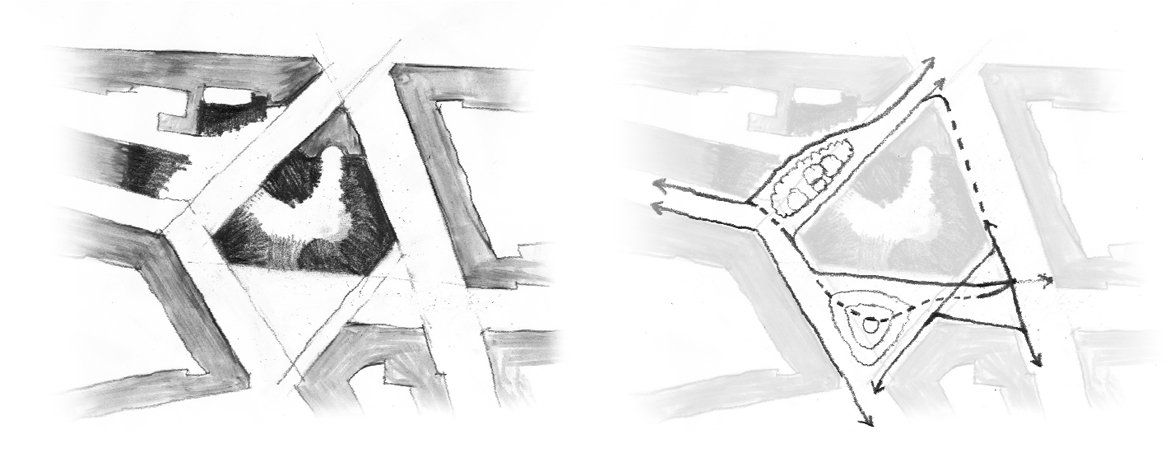

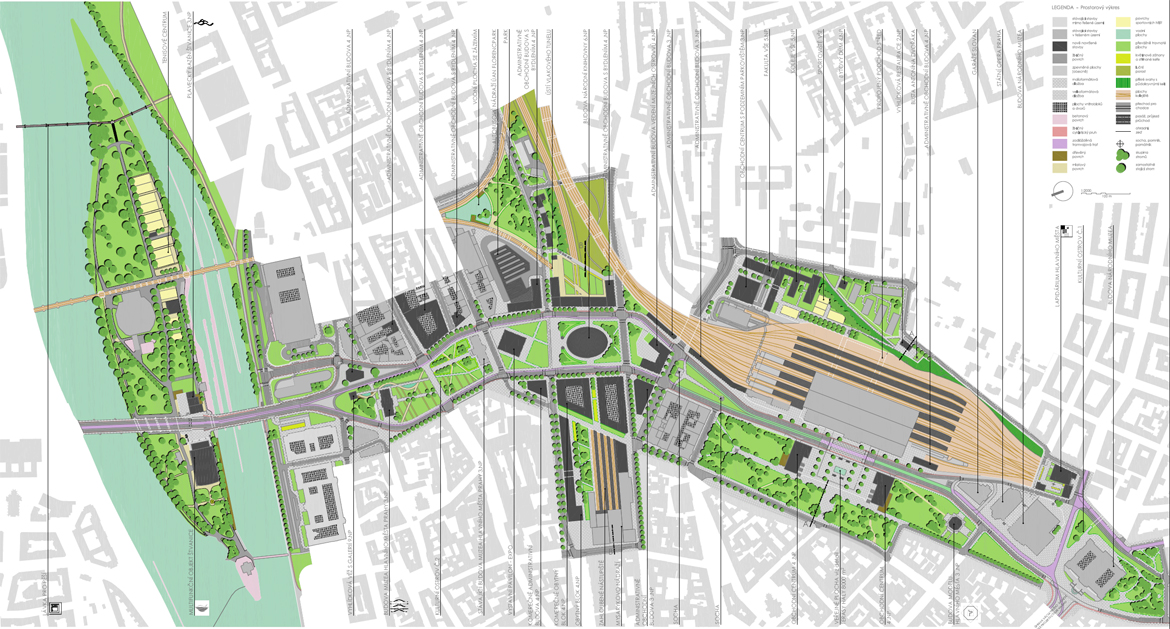

NÁVRH ŘEŠÍ NEVYHOVUJÍCÍ ČÁST HLAVNÍHO MĚSTA V OKOLÍ SEVEROJIŽNÍ MAGISTRÁLY V ÚSEKU OD NÁRODNÍHO MUZEA PO OSTROV ŠTVANICI.

ZÁKLADNÍ MYŠLENKY CELÉHO KONCEPTU, INSPIROVANÉHO VÍDEŇSKOU RINGSTRASSE, JSOU :

PROPOJENÍ MĚSTSKÝCH ČÁSTÍ - STARÉ MĚSTO, KARLÍN, ŽIŽKOV, VINOHRADY

VZNIK DVOU KULTURNÍCH OSTROVŮ – MUZEA, PAVILONY, KNIHOVNA A DIVADLO USAZENY JAKO SOLITÉRY NA ZELENÝCH OSTROVECH

PŘIBLÍŽENÍ ÚZEMÍ CHODCI - ZKLIDNĚNÍ AUTOMOB DOPRAVY, VYTVOŘENÍ CÍLŮ PODÉL CEST, CYKLOTRASY, ŽIVÉ VEŘEJNÉ PROSTORY, VYHLÍDKY

HUMANIZACE SJM - REDUKCE AUTOMOBILOVÉ DOPRAVY, VYUŽITÍ VEŘEJNÉ DOPRAVY, ZAPOJENÍ ZELENĚ, VYUŽITÍ PŘEDPROSTORŮ DOPRAVNÍCH UZLŮ

PODPORA FUNKCÍ V ÚZEMÍ – KULTURA, ADMINISTRATIVNÍ FCE, KOMEREČNÍ FCE, BYDLENÍ, SPORT, REKREACE, VŠ

VYTVOŘENÍ ŽIVÝCH MĚSTKÝCH CHAREKTERŮ- ŽIVÝ PARTER, ZAVEDENÍ TRAMVAJOVÝCH LINEK, PARKY, MĚSTKÁ ZÁKOUTÍ, KLIDOVÉ ZÓNY

DOPRAVA I PO DOBUDOVÁNÍ PRAŽSKÉHO OKRUHU ZTRATÍ SEVEROJIŽNÍ MAGISTRÁLA DNES VYSLOVENĚ TRANZITNÍ CHARAKTER A NASTANE JEJÍ PŘIROZENÉ ZKLIDNĚNÍ (60.000
AUTOMOBILŮ ZA DEN), PO KTERÉM SE DLOUHO VOLÁ. VNITŘNÍ ČÁST MĚSTA BUDE V BUDOUCNU PODLÉHAT JINÉMU SYSTÉMU MOŽNOSTI VSTUPU AUTOMOBILŮ (MÝTO, OMEZENÍ HLUKU A
EMISÍ, VÝSKYT ELEKTROMOBILŮ, PARKOVÁNÍ). NAOPAK BUDE POSÍLENA VEŘEJNÁ HROMADNÁ DOPRAVA S MOŽNOSTÍ NAPOJENÍ NA MEZISTÁTNÍ, MEZIMĚSTSKOU A PŘÍMĚSTKOU DOPRAVU

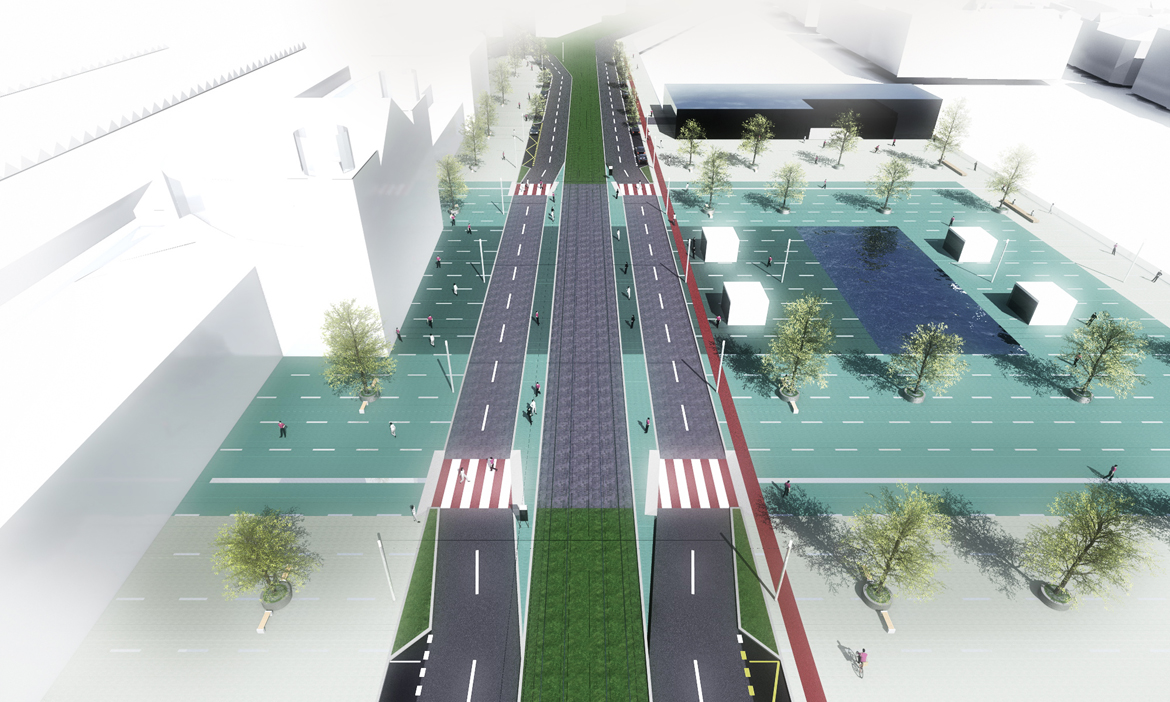

VE VÝZNAMNÝCH UZLECH, KTERÉ SE NACHÁZÍ NA ŘEŠENÉM ÚZEMÍ. HLAVNÍ TEPNA, KTERÁ NAHRAZUJE SOUČASNOU ESTAKÁDU BUDE TVOŘENA 2 JIZDNÍMI A 1 PARKOVACÍM
(ODBOČOVACÍM) PRUHEM S TRAMVAJOVOU TRATÍ NA STŘEDU ULICE. PODÉL CESTY BUDE ŠIROKÝ CHODNÍM S PRUHEM PRO CYKLISTY .
NÁSTUPIŠTĚ MASARYKOVA NÁDRAŽÍ JE UMÍSTĚNO O ÚROVEŇ NÍŽE A DÍKY NÁSPU JE TUNELOVĚ NAPOJENO NA STÁVAJÍCÍ TRASY. MIMO JINÉ SPOJUJE CENTRUM S LETIŠTĚM A KLADNEM.
HLAVNÍ NÁDRAŽÍ ZÍSKALO ŽIVÝ REPREZENTATIVNÍ PŘEDPROSTOR PŘED STAROU BUDOVOU A OŽILO V CELÉM PODÉLNÉM SMĚRU.
V BUDOUCNU JE ÚZEMÍ PŘIPRAVENO NA SYSTÉM PODZEMNÍCH VLAKOVÝCH STANIC DLE NÁVRHU NOVÉ SPOJENÍ II.

ZELEŇ A NÁDRAŽÍ I V ÚZEMÍ SE NACHÁZEJÍ DŮLEŽITÁ NÁDRAŽÍ (ÚAN FLORENC, MASARYKOVO NÁDRAŽÍ A HLAVNÍ NÁDRAŽÍ), KTERÉ SE Z VELKÉ ČÁSTI PODÍLÍ NA DOPRAVĚ AŽ 800 000
LIDÍ DENNĚ DO ÚZEMÍ. PRO VŠECHNA TATO VELKÁ NADRAŽÍ BYLY DOTVOŘENY ZELENÉ PŘEDPROSTORY S ROZDÍLNÝM CHARAKTEREM.
ZELENÉ PLOCHY SE VZROSTLOU ZELENÍ KTERÉ DOTVÁŘEJÍ POTŘEBNÉ KLIDOVÉ MĚSTSKÉ ZÓNY SLOUŽÍ JAKO ÚTOČIŠTĚ JAK PRO CESTUJÍCÍ, TAK I PRO MÍSTNÍ OBYVATELE. VOLNÉ VEŘEJNÉ
PROSTORY DOKÁŽÍ REAGOVAT NA POTŘEBY MĚSTA, KTERÉ SE NEUSTÁLE MĚNÍ. V PARKU PŘED ÚAN VZNIKÁ VELKÁ VODNÍ PLOCHA, KTERÁ V ZIMNĚ SUPLUJE ZRUŠENOU LEDOVOU PLOCHU
NA ŠTVANICI. PŘEDPROSTOR PŘED STAROU BUDOVOU HL.N. JE VYSUNUT NA STŘECHU NOVÉ HALY A TAK VZNIKÁ NOVÁ KOMUNIKACE ROZSÁHLÉ VEŘEJNÉ PLOCHY S PARKEM, KTERÝ SE
NACHÁZÍ O ÚROVEŇ NÍŽE. TENTO PROSTOR S DOPLNĚNÝMI KOMERČNÍMI FUNKCEMI JE VYUŽÍVÁN DLE AKTUÁLNÍCH POTŘEB A SVÝMI AKTIVITAMI PŘIVÁDÍ ŽIVOT NA STŘECHU NOVÉ HALY.

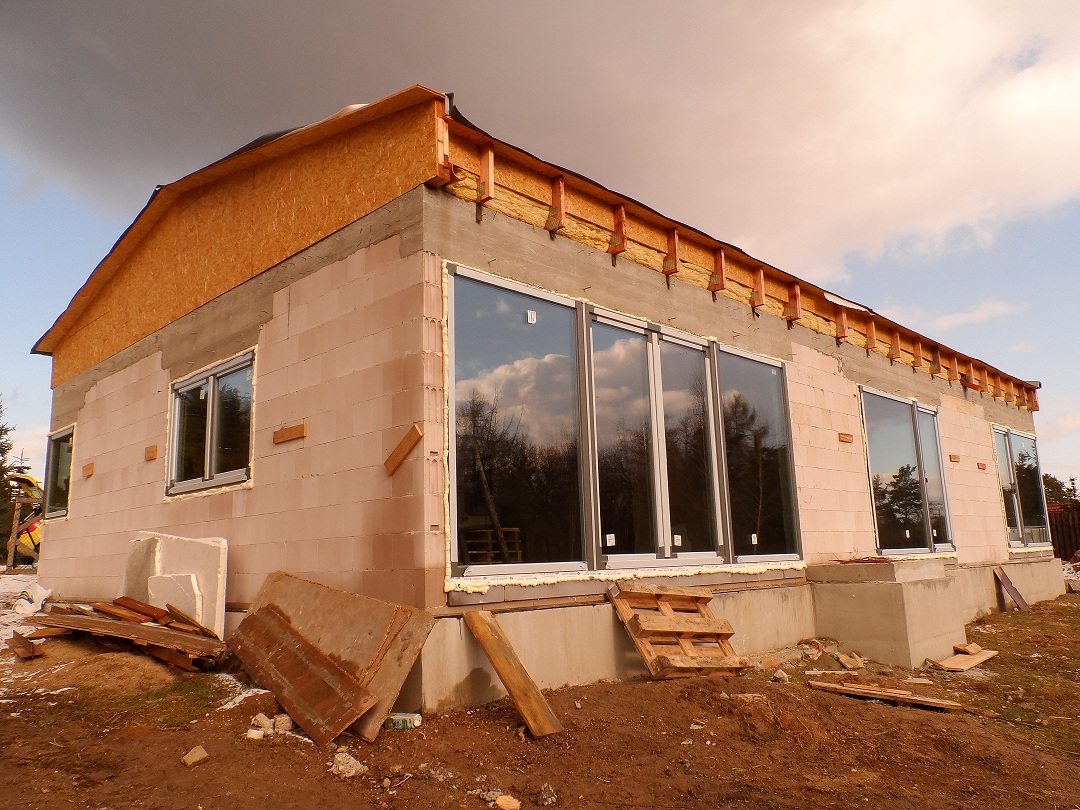

Popis konstrukcí

Základové konstrukce z prostého betonu.

Svislé nosné konstrukce zděné z keramických bloků.

Vodorovné nosné konstrukce železobetonové.

Ploché střechy neseny stropní žb kostrukcí.

Překlady železobetonové a systémové keramické.

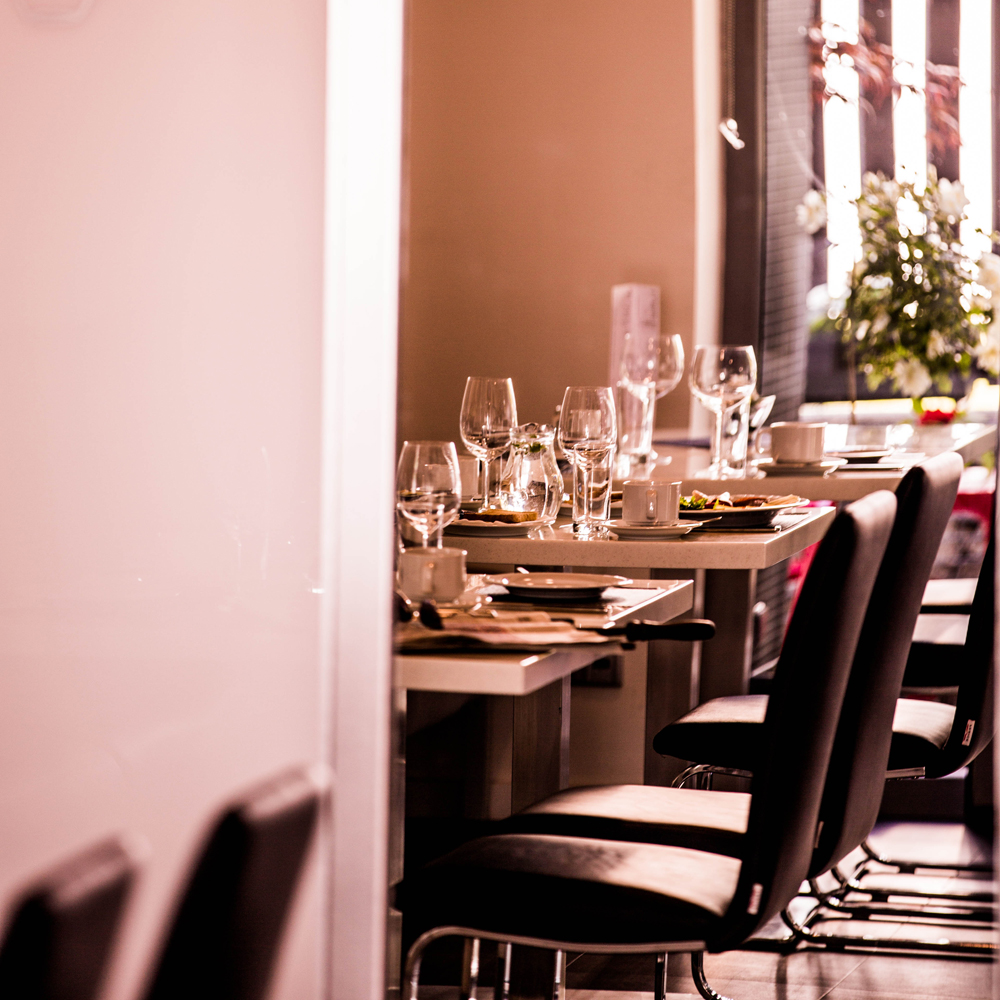

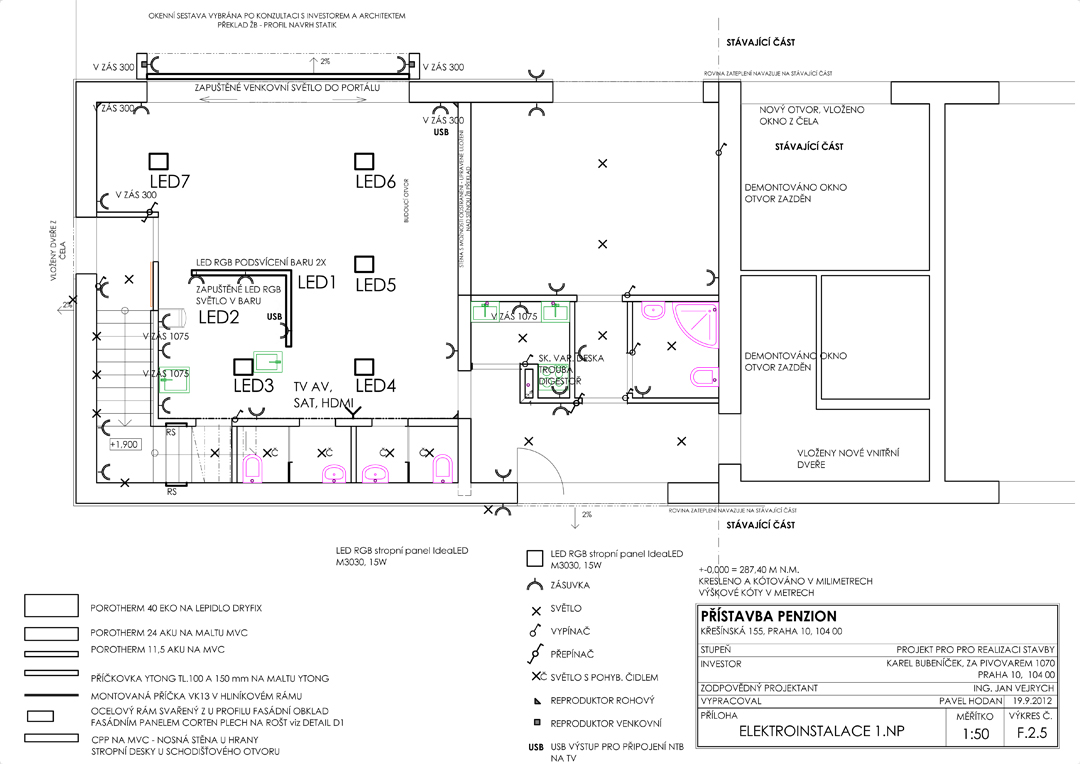

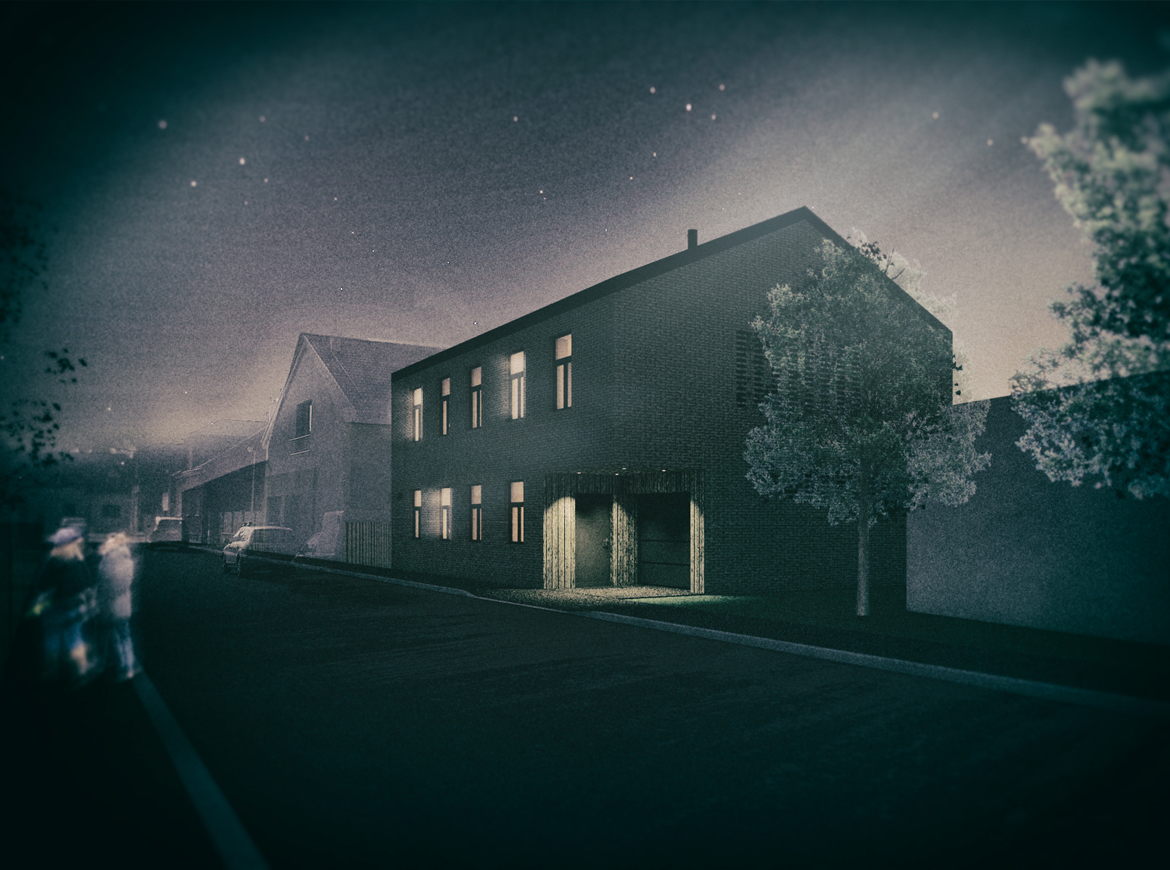

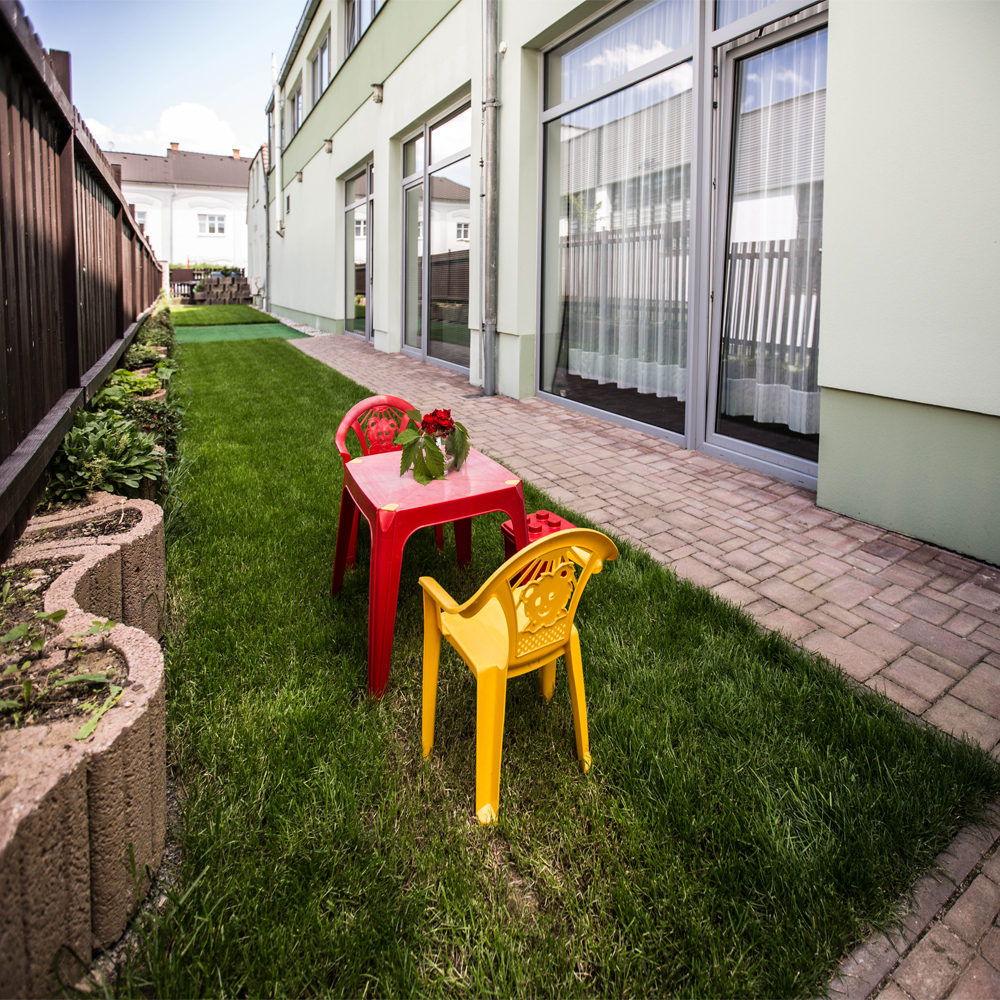

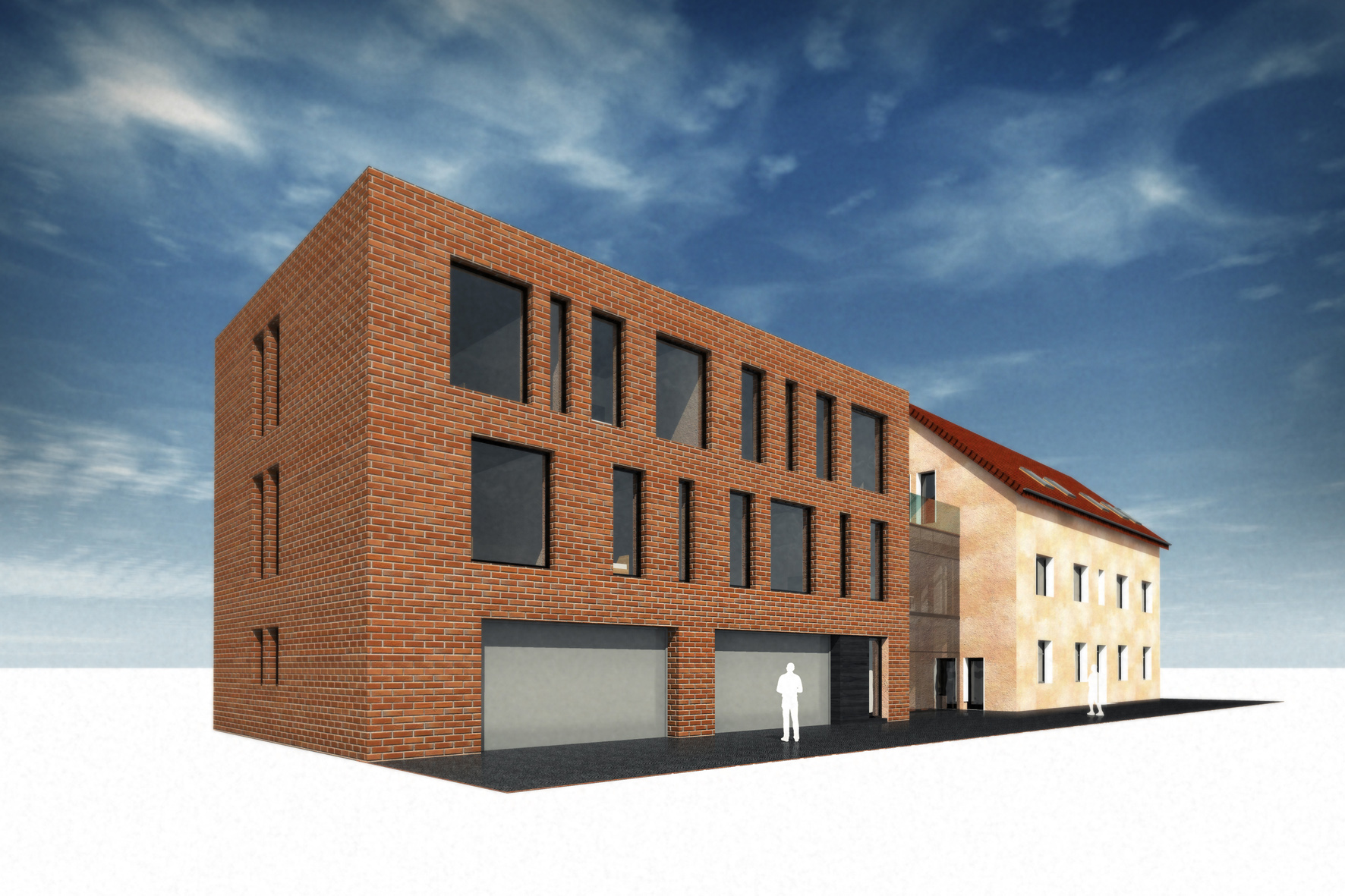

Objekt je využíván jako penzion s recepcí v 1.NP a pokoji v 2.NP a samostatnou restaurací v 1.NP. Stávající objekt má dvě nadzemní podlaží, je částečně podsklepen a podkroví je nevyužité. Střecha sedlová s valbami, Přístavba navazuje na stávající hmotu penzionu, má dvě nadzemní podlaží, je nepodsklepená. Střecha sedlová.

Dispozice

Půdorys objektu penzionu je tvaru obdélníka. Budova je dvoupodlažní se shodným výškovým napojením na stávající část. V 1.np je vstup do snídaňového baru, pokojů a do prostoru schodiště, které navazuje na komunikační chodbu v 2.NP. Jeden 4lůžkový pokoj se nachází v prvním n.p,tři 2lůžkové pokoje se nachází v 2.np. Dispozičně budou navazovat na pokoje ve staré části. (zádveří, koupelna+wc, pokoj). Dva 2lůžkové pokoje nahrazují dva 2lůžkové pokoje ve staré části, které svými dispozicemi nevyhovují standartu penzionu.  Snídaňový bar je přístupný ze zahrady a z prostoru schodiště. Má vlastní sociální zařízení rozdělené pro muže a ženy. Malá spíž pro nápoje je umístěna pod schodištěm. Hmotové řešení budovy se sedlovou vazníkovou střechou by mělo harmonicky navazovat na stávající část. Součástí stavby je drobná zahradní úprava, pro vyhovující parkovací stání.

1.N.P. :vstup, hala, schodiště,obytná místnost s kuchyňským koutem,WC,šatna, technické zázemí

2.N.P. : hala, 2 x ložnice,  WC a koupelna

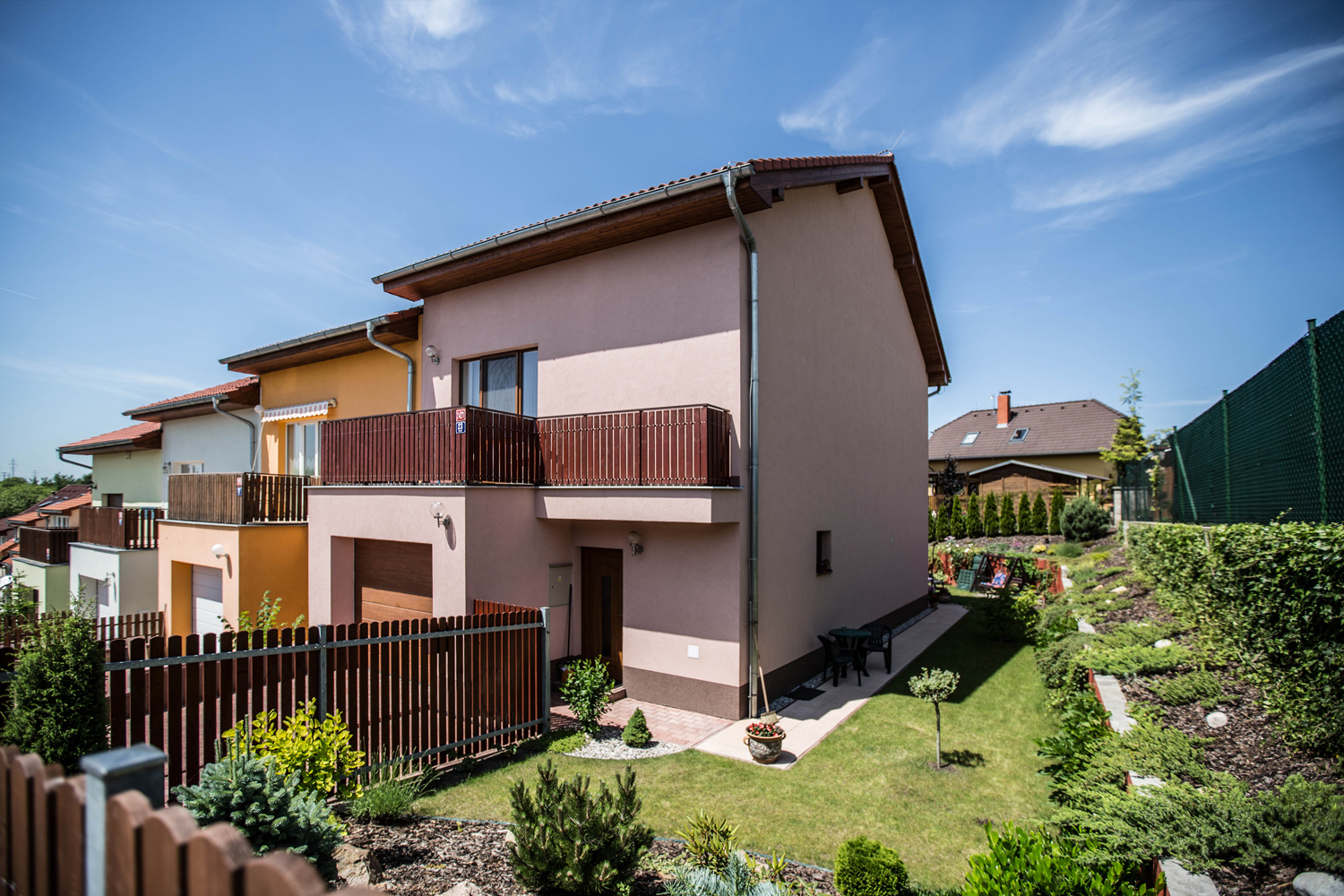

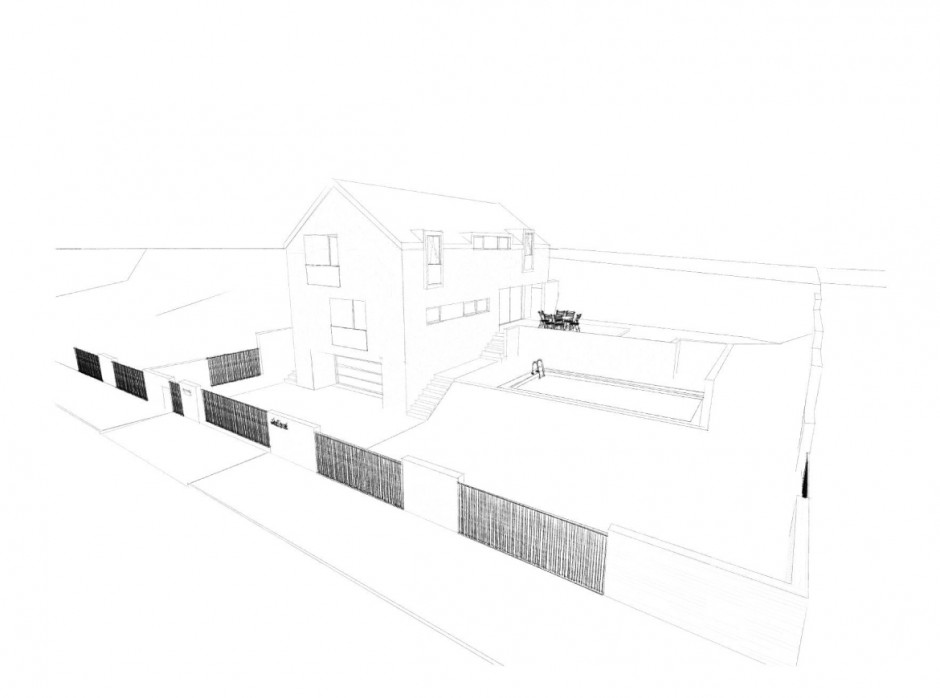

Orientace objektu je taková, že vstup do domu je na severní fasádě, terasa je směrem na jihozápad. Severní a východní fasáda má pohled do ulice.

back

POSUDEK VEDOUCÍHO DIPLOMNÍHO PROJEKTU

PROF. ING. ARCH. LADISLAVA LÁBUSE

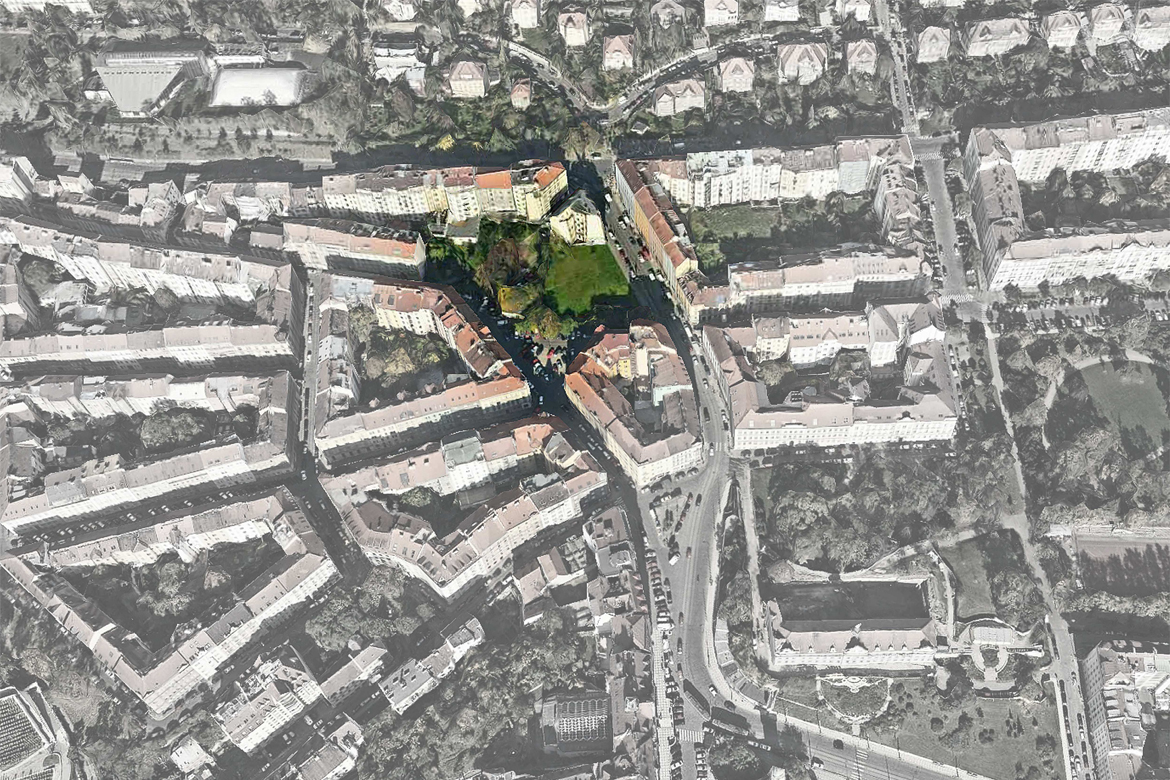

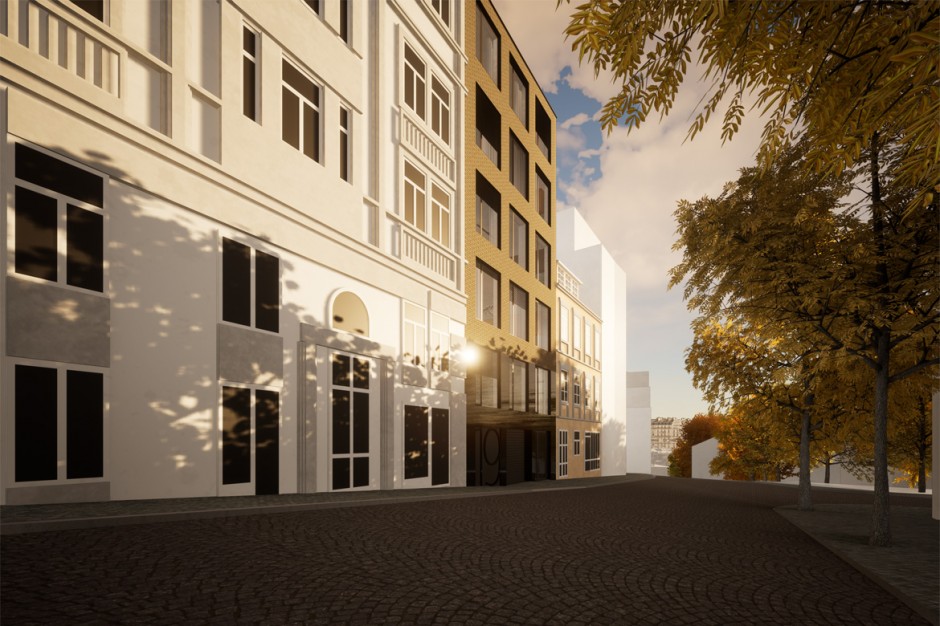

Zadání. Zadáním diplomové práce jsme chtěli prověřit schopnost absolventů řešit projekt většího měřítka – dostavbu části dvou městských bloků ve Vršovicích v Praze 10, na území vymezeném ulicí Krymskou, Moskevskou a Francouzskou. Záměrně byla zadána tato specifická lokalita, pro kterou je charakteristická různorodost měřítka staveb a pozemek, který nenabízí jednoznačné řešení, ale svou velikostí i složitými podmínkami a omezeními vybízí k otevřeným úvahám o doplnění stávající struktury městského prostoru s převažující blokovou zástavbou svébytným řešením urbanismu i architektury.

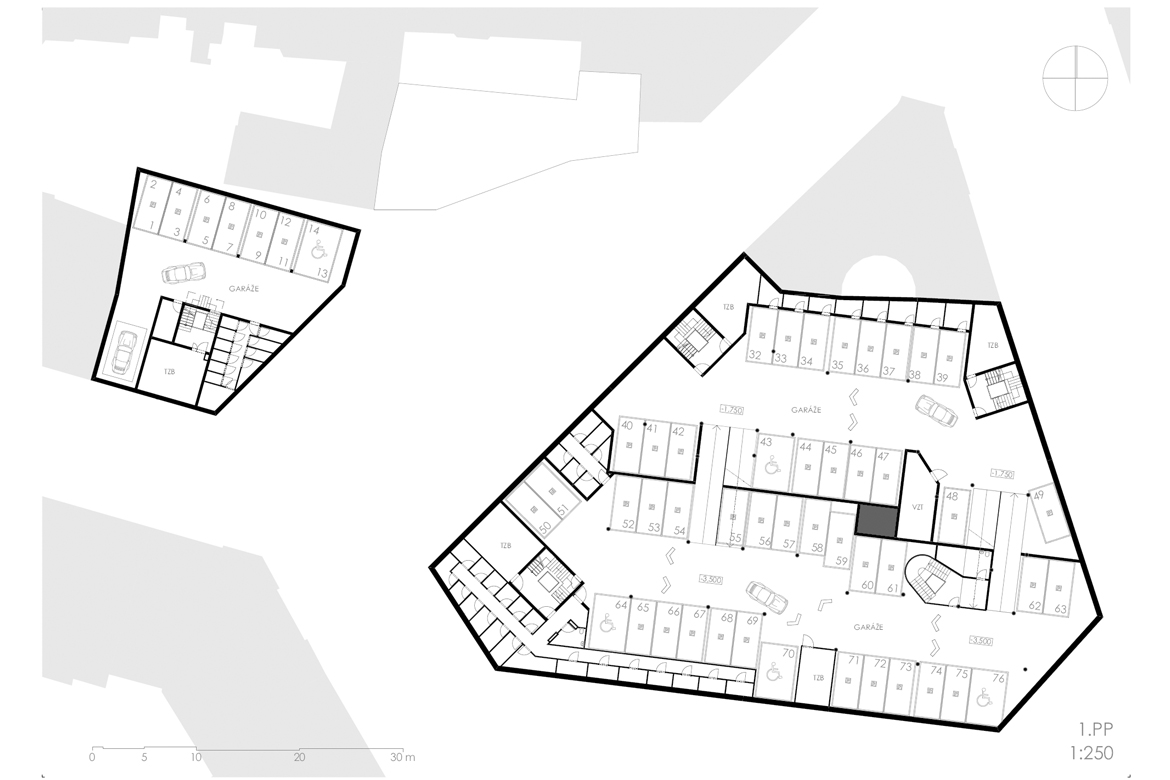

Lokalita charakteristická křivolakými liniemi uliční sítě formované původními cestami i svažitým terénem, kde se střídá drobné měřítko původních staveb s větším měřítkem bytových domů blokové zástavby z přelomu 19. a 20. století, měla vybízet k otevřenému přístupu řešení návrhu, bez apriorních limitů způsobu regulace zástavby. Zadání sledovalo nejen schopnost reakce na heterogenní prostředí lokality, ale i schopnost řešit polyfunkční stavební program na orientací i tvarově velmi složité parcele, navíc zatížené vlivem dopravy. Bylo zadáno uplatnit v převažující míře bytové domy, jak si představuje městská část i majitel pozemků, s komerčním využitím spodních podlaží a parteru, věnovanému obchodním i administrativním plochám a zajištění garážových stání v suterénu. Pozemek je zatížený nevhodnou orientací, malým rozměrem bloku i hlukem z Moskevské ulice, což výrazně ovlivňovalo i omezovalo návrh zástavby. Právě funkce bydlení, při malé hloubce parcel, vyžadovala navrhnout specifické řešení struktury zástavby i dispozic bytů. Schopnost řešit a reagovat na handicapy pozemku – 1/ sladit provozní a konstrukční řešení podzemí, přízemí a pater na neortogonálních parcelách, 2/ vyrovnat se svažitostí terénu i se stavebně fyzikálními omezeními danými orientací pozemku, malou velikostí bloku a dopravou i 3/ vstoupit poměrně rozsáhlou novou zástavbou do různorodého kontextu lokality i měřítka okolních staveb, vymezuje rámec a zároveň i míru hodnocení tohoto opravdu velmi složitého zadání. Zadání bylo zpracováno na popud zástupců Prahy 10. Během práce byly sledovány názory a postoje místních sdružení participujících při diskusi o využití i formě zástavby pozemku, pravidelně v jižní části využívaného oblíbenými lokálními trhy a jinými příležitostnými akcemi. Studenti měli možnost se seznámit i se způsobem zástavby navrženým majitelem pozemku.

Hodnocení. Pavel Hodan věnoval velkou pozornost analýzám lokality, ze kterých odvodil omezení pozemku reflektující návrh zástavby, poměrně ohleduplný vůči stávajícím i navrhovaným stavbám. V rámci diplomního semináře zpracovával téma – „Příklady současných staveb polyfunkčních domů v Praze“. Jeho schopnost analytického a koncepčního uvažování i citlivost na kontext lokality přinesly plody ve fázi vlastního návrhu. Diplomant zvolil jednoduchý základní koncept ve stylu chytré horákyně balancující mezi potřebou uzavřeností a otevřeností zástavby. Navrhnul poměrně otevřenou strukturu bloku ze čtyř resp. pěti poměrně solitérních útvarů, z nichž kromě jednoho jsou všechny objekty přistavěny ke slepým štítům stávající zástavby. Vytvořením ne zcela uzavřeného bloku, otevřeného směrem západním k sousední parcele i směrem jižním k prostoru tržiště, návrh adekvátně reaguje na drobné měřítko okolí i orientaci a malý rozměr bloku,. Hlavní hmota zástavby tvořená dvěma sekcemi bytových domů ve tvaru převráceného písmene C u Moskevské ulice chrání vnitřní prostor bloku před negativními vlivy dopravy. Ostatní tři schodišťové domy mají proporci a díky tomu i výhody a standard bodových domů. Díky této velkorysosti, projevené na úkor kvantity ploch a počtu bytů, je dosaženo při daných omezeních ojediněle dobré kvality bydlení. V praktické rovině možná až příliš velkorysá redukce dostavby většího bloku je vykoupena ohledy na stávající stavby i na stávající zeleň, s téměř parkovou atmosférou. Navržené řešení hmotově rozdrobené bytové zástavby proluky, založené na nedůsledně uzavřené formě malého i velkého bloku je přesvědčivě dotaženo do výtvarně i technicky ucelené formy návrhu, na všech úrovních projektu. Od hmotového řešení, přes celkové provozní i dílčí dispoziční řešení, až po návrh fasád a designu povrchů a detailů. Diplomní práce prokazuje schopnost studenta i u tak složitého zadání celistvě rozhodovat o formě návrhu od konceptu až po detail a přinést svébytný výraz jednotlivých staveb. Vzhledem k rozsahu práce i její kvalitě je obtížné specifikovat výhrady vůči řešení dílčích rozhodnutí, přesto si dovolím zmínit několik bodů. V suterénech jsou zřejmě poddimenzované prostory TZB, zejména prostorově náročné strojovny VZT v 1 PP a přízemí. V suterénu dostavby velkého bloku zřejmě není dostatečná výška pod první mezipodestou atd. V koncepční rovině návrhu považuji za slabší místo řešení fasád i hmoty dvoupodlažního objektu na severovýchodní části proluky velkého bloku. Souhlasím s rozhodnutím dokomponování této části bloku nižší stavbou, řešící uzavření veřejného, parkově upraveného prostoru mezi oběma bloky a přitom neomezující standard sousedního stávajícího objektu, ale nechápu, proč je tento nejdrobnější element dostavby obou bloků ještě tak výrazně oslabován ustoupením patra. Tyto výhrady jsou však potlačeny sympatickým, citlivým projevem vůči kontextu lokality ve hmotovém řešení i v designu fasád, s vyváženou platformou protikladu přiznané zdravé uniformity bytové výstavby a přitom individuality jednotlivých domů i vnějších a vnitřních fasád. Přes rozsah a složitost zadání prokazuje návrh kvalitu i ucelenost a komplexnost řešení, nejen v syntetické části práce, ale i v analytické. Právě důkladné a přesvědčivé analýzy a schopnost jejich reflexe, zřejmě přímo souvisí s kvalitou a přesvědčivostí vlastního návrhu. Zejména specificky formovaných hmot i diference a rozmanitost uličních a dvorních fasád, přinášející nekonfliktní řešení uplatnění současně designované stavby do stávajícího, poměrně tradičního prostředí.Vzhledem k rozsahu práce a obtížnosti zadání i vzhledem k průběhu, kvalitě a komplexnosti práce, navrhuji hodnocení A – 90 bodů. Prof.

Ing. arch. Ladislav Lábus                                                   1. 2. 2014

Obytná část

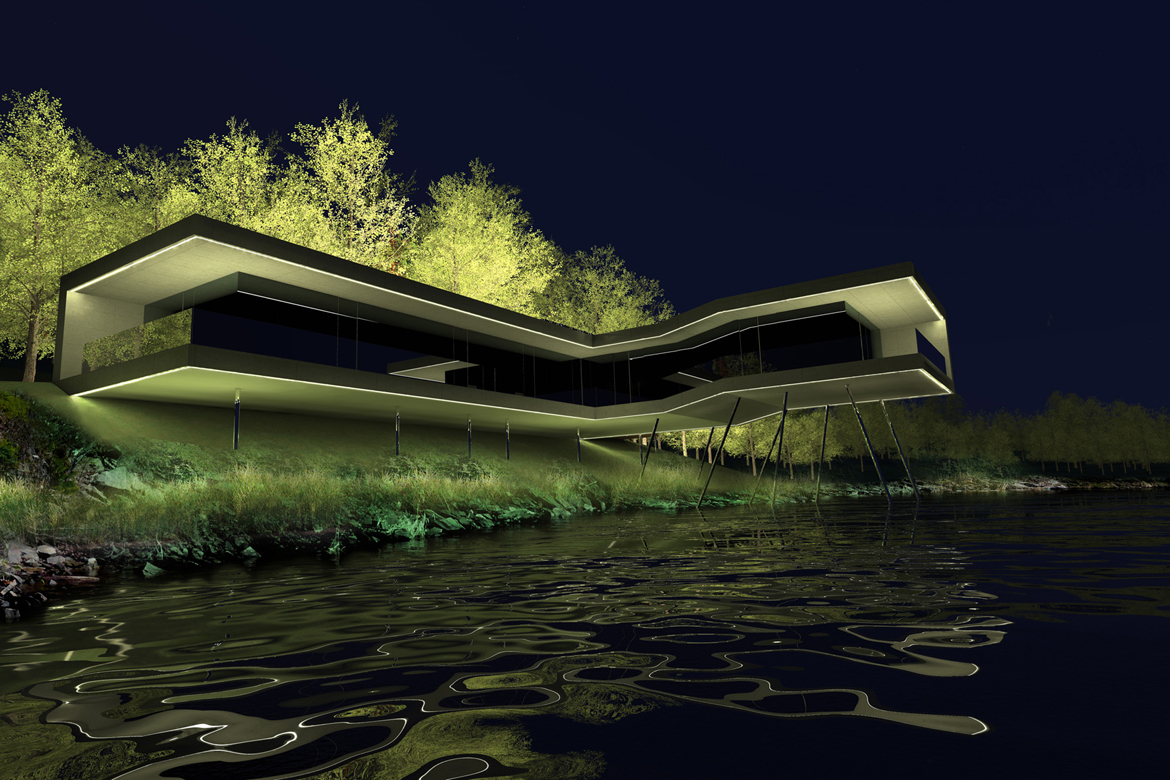

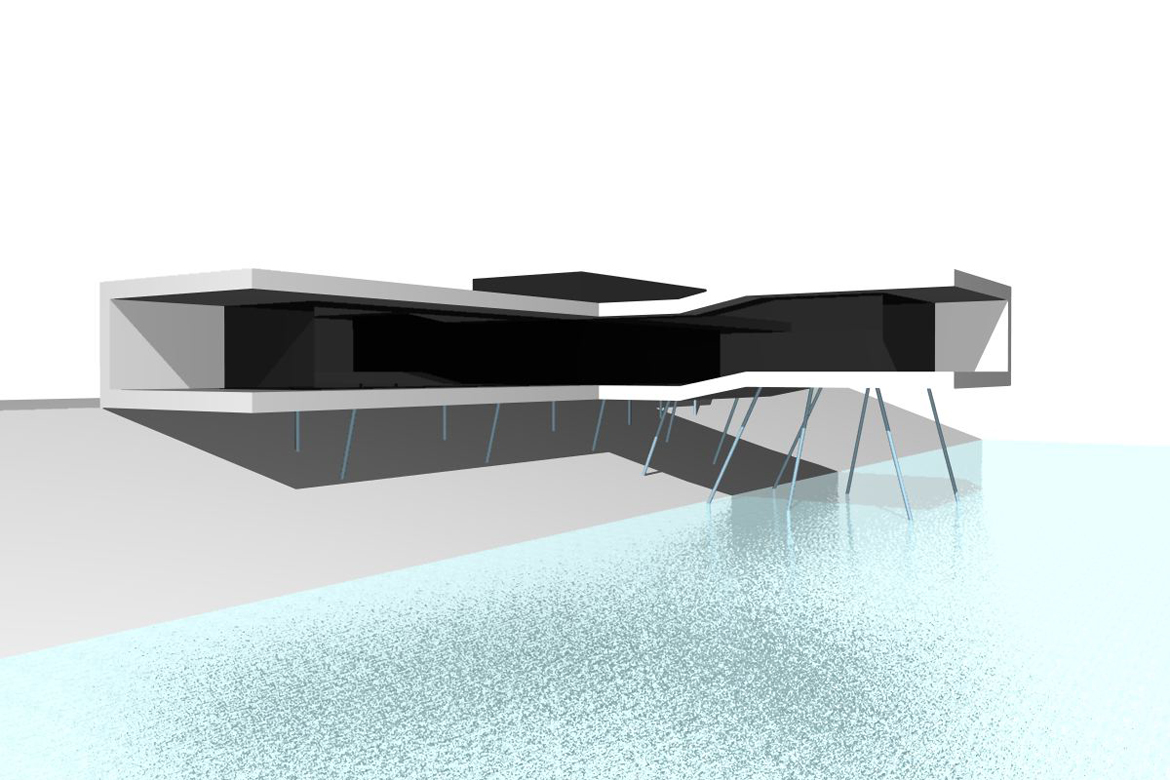

Jednoduchá hmota nosného C profilu je půdorysně do tvaru L a gradačně je hmota vynesena nad vodné plochu. Spojovacím prvkem mezi interiérem a exteriérem je lehký obvodový plášť, který tvoři transparentní hranici mezi interiérem a ochozem domu, který probíhá okolo celého skleněného pláště budovy. Tvarově má cela hmota působit stroze a čistě. Cela hmota je na břehu podepřena subtilními sloupy, které simuluji nohy živočichů, žijicí v této oblasti (vodoměrka).

Architektonický ateliér

Hmota kvádru ateliéru je podepřena subtilními podporami a částečně zakousnuta do hmoty obytné části v místě vertikalní komunikace mezi oběma prostory. Svislý plášť tvoří skleněná fasáda před kterou je zavěšena mříž. Tato mříž je symbolickým ztvárněním odpoutanosti pracovního prostředí pro architektonickou tvorbu (rastr mříže tvoří struktura křídla vážky).

Oponentura k bakalářskému projektu WATERSIDE HOUSE LIPNO

Autor: Pavel Hodan

Vedoucí projektu: Doc. ing. arch. Michal Hlaváček

Posuzovaný materiál. Architektonická studie 2010/2011 Bakalářský projekt květen 2011

Posuzovaný bakalářský projekt řeší objekt novostavby rodinného domu v Lipně nad Vltavou ve stupni Dokumentace ke stavebnímu povolení. Architektonickým východiskem pro posuzovaný projekt byla architektonická studie vypracovaná autorem v r. 2010/2011.  Cílem této oponentury není posuzovat úroveň architektonické řešení, nýbrž schopnost autora transformovat architektonický návrh do technického stupně projektové dokumentace. Přesto vyzdvihuji úroveň a kultivovanost architektonického návrhu. Kvalita architektonicko – technického řešení. Zpracovávaný úkol řeší autor nadstandardní rodinný dům a při zpracování bakalářského projektu je patrná snaha udržet architektonickou kvalitu návrhu jak v celkovém technickém řešení tak citlivým vnímáním významu detailu technického detailu. Předkládaný bakalářský projekt plně respektuje původní architektonický záměr. Celá stavební část je zpracována kvalitně. Její hloubka zpracování je plně ve standardu dokumentace ke stavebnímu povolení. Použití fasádních materiálů (Corian, hliníkový dezén) by mělo více respektovat kontakt s přírodou. Volba těchto materiálů bude i z hlediska ekonomického nevhodná. Užití Corianu na střeše je velmi neobvyklé. Usazení objektu, situace. Autor řeší v koordinační situaci vyznačení hranic pozemku, přípojky, výškové a odtokové poměry zastavovaného i upravovaného terénu. Situace postrádá alespoň náznakem řešení venkovního technické obsloužení pozemku (venkovní osvětlení, místo pro uložení kontejnerů na odpadky). Tak kvalitnímu zdokumentování situace by slušelo i více pozornosti detailu sadových úprav, přestože je zřejmý autorův záměr zachovat neporušenou stávající zeleň v maximální míře. Část architektonicko-stavební. Projekt pokrývá ve vysoké kvalitě veškeré stavební práce. Stavební technologie pro objekt rodinného domu je zvolena správně, byť technicky náročně, což vyplývá z charakteru domu a jeho usazení do náročných základových podmínek. Celá jižní a západní fasáda domu je navržena jako celoprosklená Schücko stěna. Toto velkorysé architektonické řešení bude klást vysoké nároky na udržení tepelné pohody ve všech místnostech. Tento fakt autor řeší, nicméně otázkou zůstává zdali a jak se tato architektura tak blízká přírodě vypořádá s nízkoenergetickým trendem současnosti. Fasády objektu jsou zpracovány dostatečně, autor se nezabývá výlezem na střechu.

Projekt je doplněn množstvím kvalitně zpracovaných detailů. Tabulky oken, dveří a skladeb podlah vhodně doplňují elaborát.   Stavební část projektu je zpracovaná v dobré kvalitě Konstrukce. Autor zpracovává ve velmi detailním rozsahu řešení konstrukce domu i statickým výpočtem. Autor předloženou statickou částí dostatečně dokládá svoje technické znalosti o konstrukci. Zvýšená pozornost by měla být věnována ochraně nosných sloupů proti korozi. Zanoření nosných sloupů do vody bude nejcitlivějším místem údržby objektu. TZB. Vzduchotechnika a klimatizace. Ústřední vytápění: objekt je vytápěn elektrokotlem a tepelným čerpadlem. vlastní rozvody systému ÚT v elaborátu chybí. Zdravotní technika: je zdokumentována detailně včetně napojení objektu na vnější IS. Projekt řeší i odkanalizování venkovních ploch. Elektro – silnoproud: je řešen velmi úsporně. Chybí alespoň náznak dokumentace základních elektrorozvodů Není řešen hromosvod. Elektro – slaboproud: není dostatečně zdokumentován. Autor srozumitelně dokládá i požárně bezpečnostní řešení stavby POV Oceňuji zpracování části organizace výstavby. Ve většině posuzovaných bakalářských projektů tato část chybí, přestože bývá povinnou součástí projektu ke stavebnímu povolení. Situace POV determinuje jednotlivé plochy (skladové plochy, míchání směsí), přístup na staveniště a organizace pohybu techniky na staveništi včetně zařízení staveniště, chybí dopravní opatření výjezdu na veřejné komunikaci. Komplexnost posuzovaného projektu. Grafická úroveň projektu je velmi dobrá. Autor řešení především TZB více popisuje a méně dokumentuje graficky. Projekt je řešen do hloubky. Technická srozumitelnost všech částí navrhovaného objektu je na velmi dobré úrovni. Stavební projekt je dobře zkoordinován s částí TZB. Závěr. Předložený projekt považuji za zvládnutý. Přes uváděné výhrady konstatuji, že posuzovaný bakalářský projekt je zpracován na výborné úrovni, autor prokazuje znalost technické problematiky. Přestože se jedná o akademickou práci, ekonomie řešení by měla být vždy prvotním kritériem návrhu.

Navrhuji hodnocení A

Ing.arch. Michal Hron ČKA 03360 V Praze dne 16.6.2011

Family house with design studio is situated on the bank of the Lipno nearby the town Lipno nad Vltavou. It goes about object, which are designed into woods locality with the wiew on the water dam. House is strongly inspired by wild life on waterside. Living area is connected with exterior gallery by glasss facede. House touches only lightly on the shore. Atelier floats as a viscous and provides independent creative space for working.
